Technische Daten

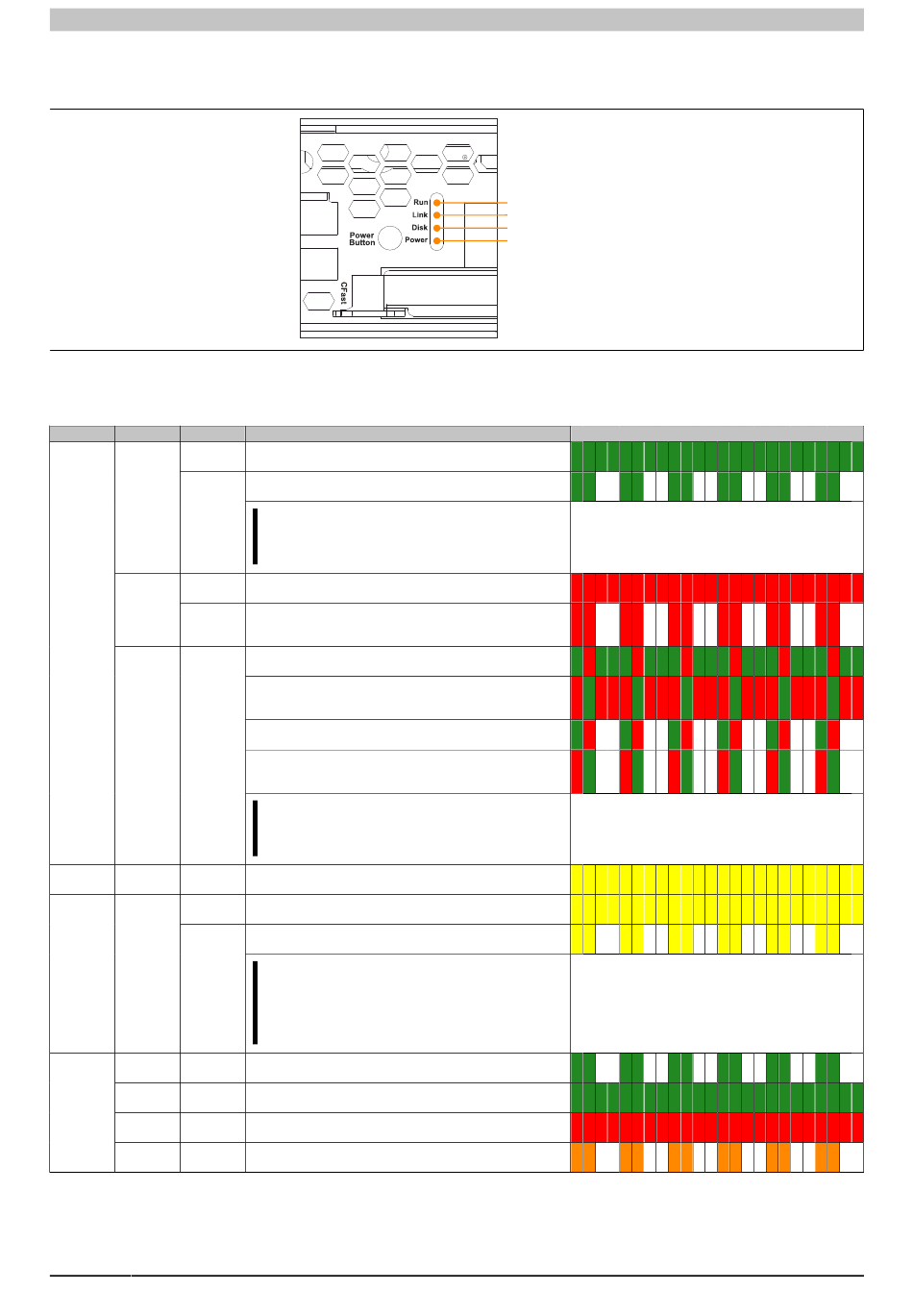

2.2.6.9 Status LEDs

Die Status LEDs befinden sich zwischen Power Button und Ethernet 2-Schnittstelle.
Für die Status LEDs wird folgender Zeitraster verwendet:
Kästchenbreite: 250 ms
Intervall- Wiederkehr: 500 ms; 2 Kästchen entsprechen somit einem Intervall
LED Farbe Status
Power Grün Ein
Blinkend
Rot Ein
Blinkend
Rot-Grün Blinkend
Disk Gelb Ein
(CFast)
Link Gelb Ein
Blinkend
Run Grün Blinkend
Grün Ein
Rot Ein
Orange Blinkend
44
Bedeutung
Spannungsversorgung OK
Das Gerät ist hochgefahren, der Batteriestatus ist "BAD".
Information:
Nähere Informationen siehe
Das System befindet sich im Stromspar- (Standby) Modus (S5:
Soft-off Modus oder S4: Hibernate Modus -Suspend-to-Disk)
Der MTCX läuft, der Batteriestatus ist "BAD". Das System be-
findet sich im Stromspar- (Standby) Modus (S5: Soft-off Modus
oder S4: Hibernate Modus -Suspend-to-Disk).
Fehlerhafter oder unvollständiger BIOS, MTCX oder I/O FPGA
Update, Spannungsversorgung OK
Fehlerhafter oder unvollständiger BIOS, MTCX oder I/O FPGA
Update, Stromspar- (Standby) Modus (S5: Soft-off Modus oder
S4: Hibernate Modus -Suspend-to-Disk)
Fehlerhafter oder unvollständiger BIOS, MTCX oder I/O FPGA
Update, Batteriestatus BAD, Spannungsversorgung OK
Fehlerhafter oder unvollständiger BIOS, MTCX oder I/O FPGA
Update, Batteriestatus BAD, Stromspar- (Standby) Modus (S5:
Soft-off Modus oder S4: Hibernate Modus -Suspend-to-Disk)
Information:
Ein Update ist erneut auszuführen.
Signalisiert einen CFast-Zugriff.
Zeigt eine aktive SDL Verbindung am Panel Stecker an.
Eine aktive SDL Verbindung wurde durch einen Spannungs-
verlust der Displayeinheit unterbrochen.
Information:
Die Spannungsversorgung bzw. der Spannungsan-
schluss der angeschlossenen Displayeinheit ist zu
überprüfen.
Automation Runtime wird hochgefahren
Wird von Automation Runtime (ARemb und ARwin) gesteuert.
Applikation läuft
Wird von Automation Runtime (ARemb und ARwin) gesteuert.
Applikation in Service Mode
Wird von Automation Runtime (ARemb und ARwin) gesteuert.
Es liegt eine Lizenzverletzung vor.
Tabelle 30: Daten Status LEDs
Run LED
Link LED
Disk LED (CFast)
Power LED
"Batterieeinsatz".
Automation PC 2200 Anwenderhandbuch V 1.05 Originalbetriebsanleitung
LED-Anzeige
