Instrumentierung/Fahrerinformation

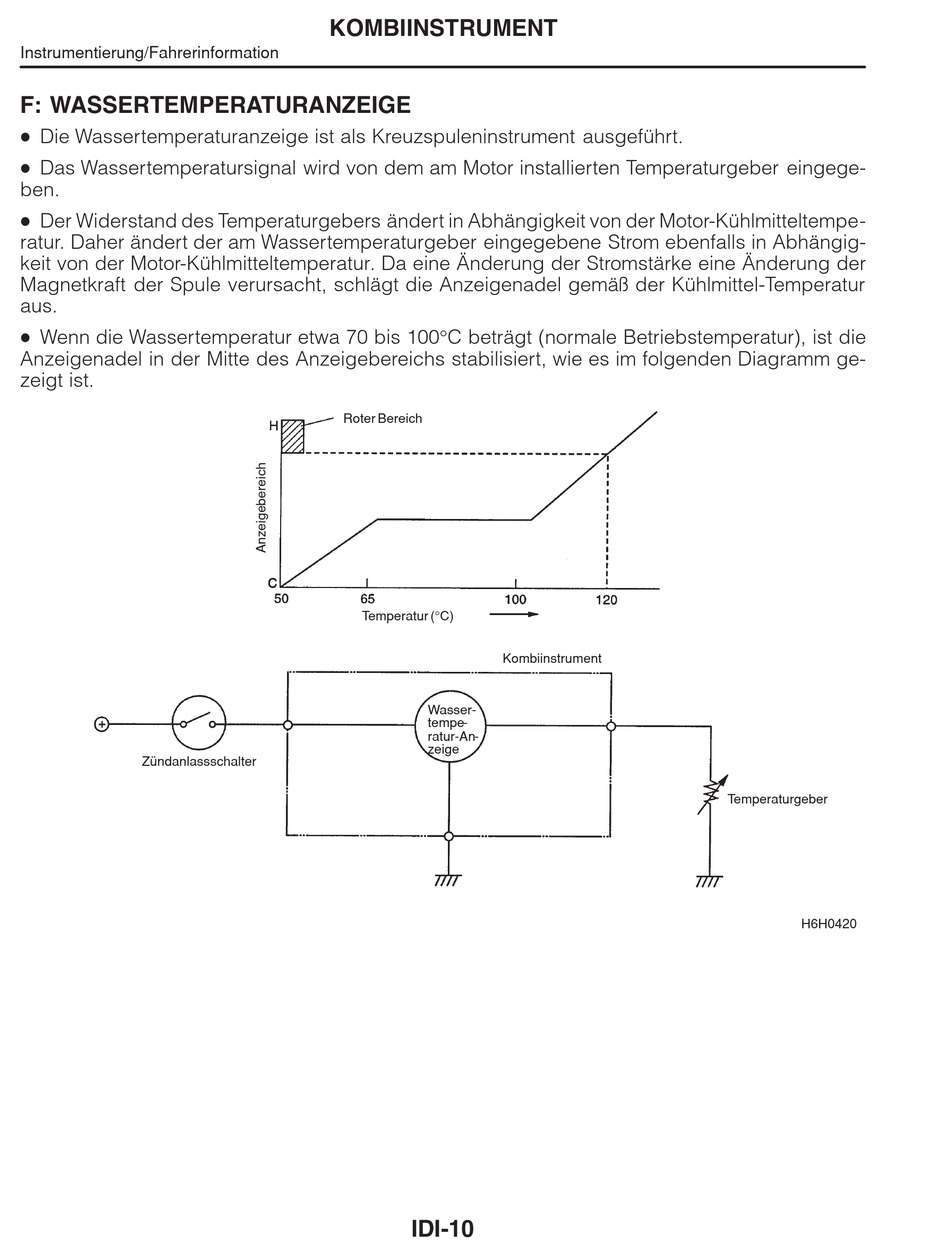

F: WASSERTEMPERATURANZEIGE
D
Die Wassertemperaturanzeige ist als Kreuzspuleninstrument ausgeführt.
D
Das Wassertemperatursignal wird von dem am Motor installierten Temperaturgeber eingege-
ben.
D
Der Widerstand des Temperaturgebers ändert in Abhängigkeit von der Motor-Kühlmitteltempe-
ratur. Daher ändert der am Wassertemperaturgeber eingegebene Strom ebenfalls in Abhängig-
keit von der Motor-Kühlmitteltemperatur. Da eine Änderung der Stromstärke eine Änderung der
Magnetkraft der Spule verursacht, schlägt die Anzeigenadel gemäß der Kühlmittel-Temperatur
aus.
D
Wenn die Wassertemperatur etwa 70 bis 100°C beträgt (normale Betriebstemperatur), ist die
Anzeigenadel in der Mitte des Anzeigebereichs stabilisiert, wie es im folgenden Diagramm ge-
zeigt ist.
Zündanlassschalter
KOMBIINSTRUMENT
Roter Bereich
Temperatur (°C)
Kombiinstrument
Wasser-
tempe-
ratur-An-
zeige
IDI-10
Temperaturgeber
H6H0420
