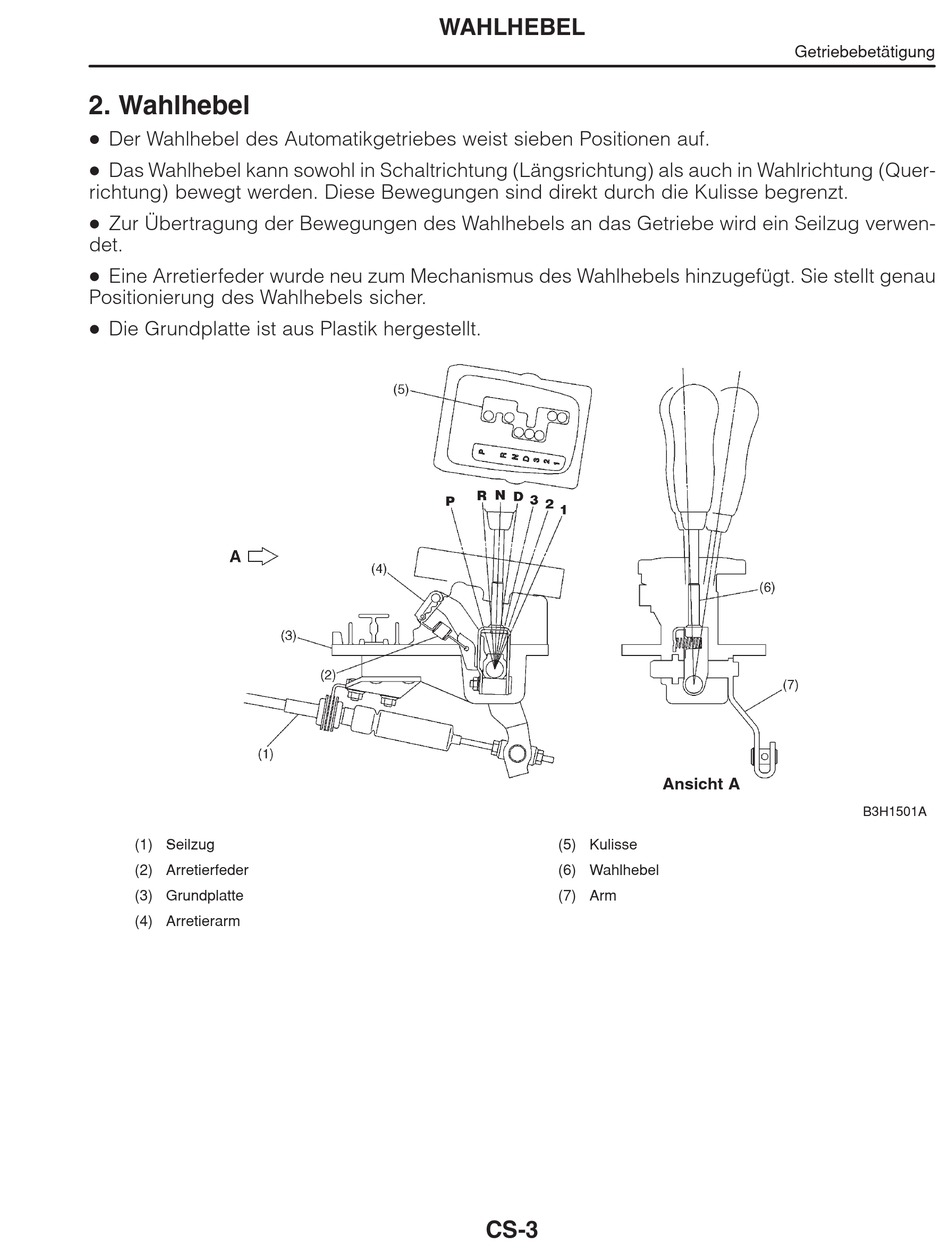

2. Wahlhebel
D
Der Wahlhebel des Automatikgetriebes weist sieben Positionen auf.
D
Das Wahlhebel kann sowohl in Schaltrichtung (Längsrichtung) als auch in Wahlrichtung (Quer-
richtung) bewegt werden. Diese Bewegungen sind direkt durch die Kulisse begrenzt.
D
Zur Übertragung der Bewegungen des Wahlhebels an das Getriebe wird ein Seilzug verwen-
det.
D
Eine Arretierfeder wurde neu zum Mechanismus des Wahlhebels hinzugefügt. Sie stellt genau
Positionierung des Wahlhebels sicher.
D
Die Grundplatte ist aus Plastik hergestellt.
(1) Seilzug
(2) Arretierfeder
(3) Grundplatte
(4) Arretierarm
WAHLHEBEL
(5) Kulisse
(6) Wahlhebel
(7) Arm
CS-3
Getriebebetätigung
Ansicht A
B3H1501A
