Schmiersystem

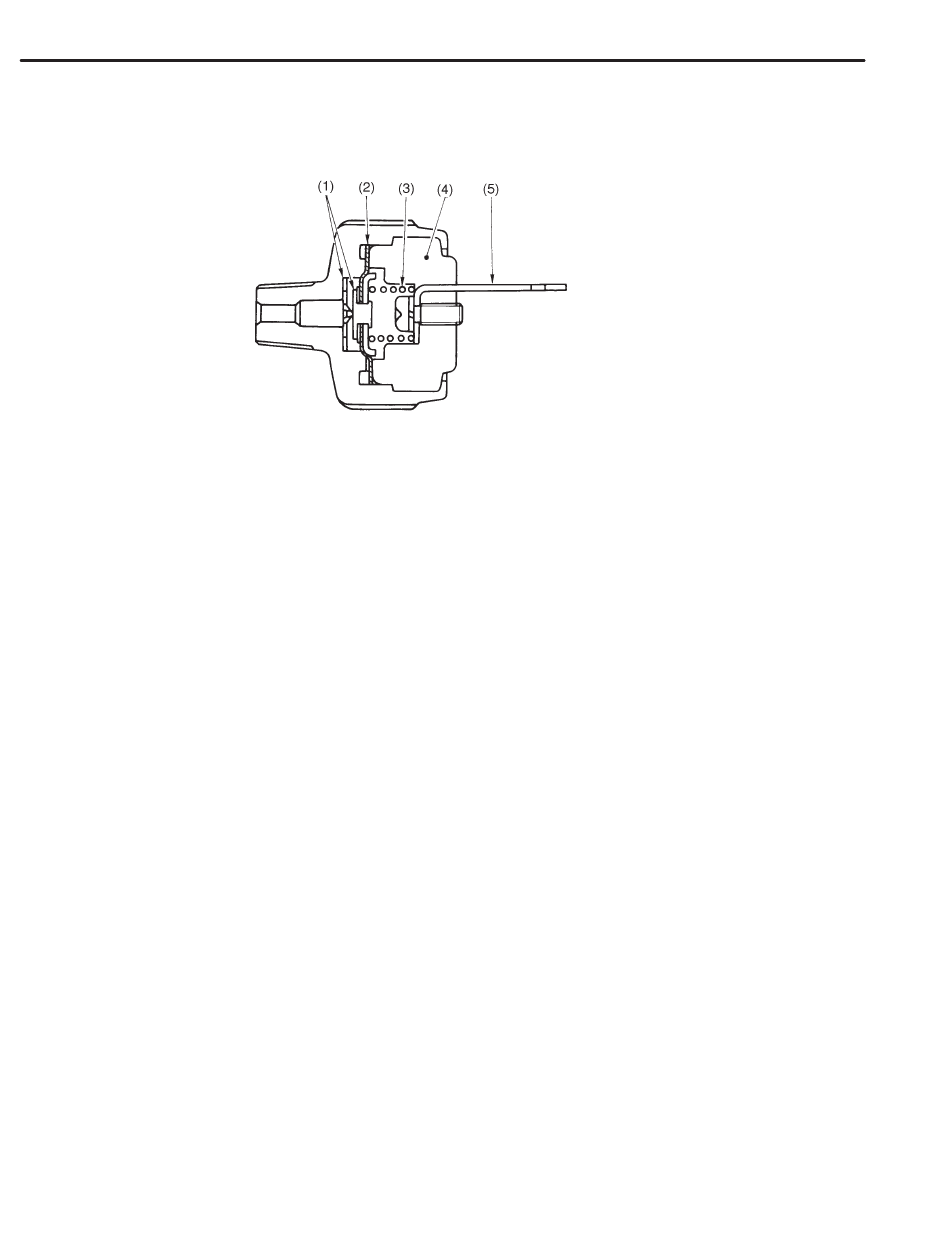

6. Öldruckschalter
Der Öldruckschalter befindet sich an der rechten Seite der oberen Ölwanne. Mit diesem Schalter
wird der Betrieb der Ölpumpe sowie der Schmieröldruck bei laufendem Motor überwacht.
(1) Kontakt
(2) Membran
(3) Feder
1) Öldruck wird nicht aufgebaut (unmittelbar nach dem Drehen des Zündanlassschalters auf
„EIN"):
Die Membran wird durch die Federkraft (entsprechend dem spezifizieren Öldruck) in Richtung
obere Ölwanne gedrückt. Dadurch werden die Kontakte geschlossen, wodurch die Öldruck-
Warnleuchte im Kombiinstrument aufleuchtet.
2) Öldruck erreicht den spezifizierten Wert (nach dem Anspringen des Motors):
Nachdem der Öldruck den spezifizierten Wert von 14,7 kPa (0,15 kg/cm
die Membran unter Wirkung des Öldrucks die Federkraft. Dadurch werden die Kontakte geöffnet
und die Öldruck-Warnleuchte erlischt.
ÖLDRUCKSCHALTER
(4) Phenolharz-Gehäuse
(5) Klemme
LU-8
B2H1023
2
) erreicht hat, überwindet
