Mechanik

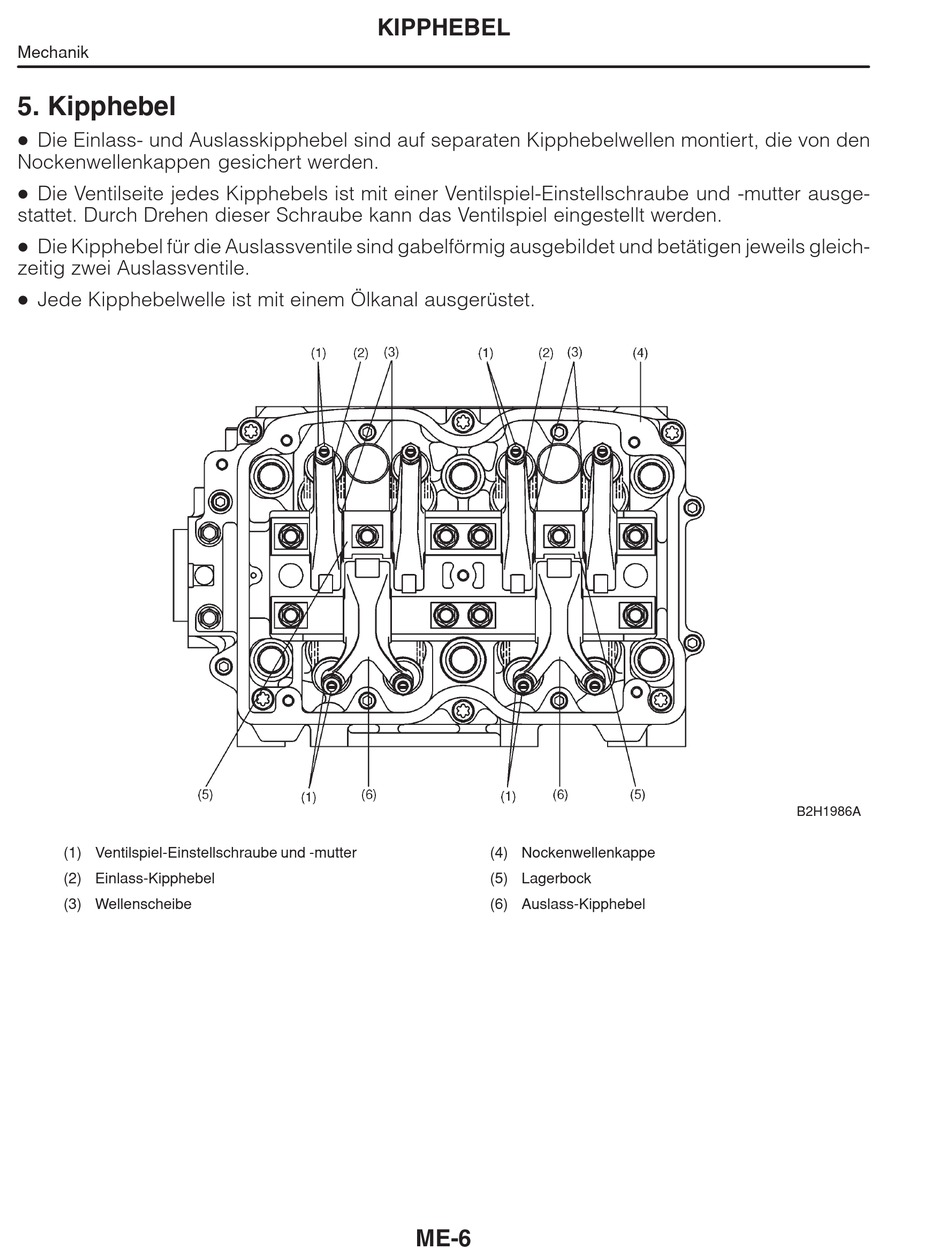

5. Kipphebel
D
Die Einlass- und Auslasskipphebel sind auf separaten Kipphebelwellen montiert, die von den
Nockenwellenkappen gesichert werden.
D
Die Ventilseite jedes Kipphebels ist mit einer Ventilspiel-Einstellschraube und -mutter ausge-
stattet. Durch Drehen dieser Schraube kann das Ventilspiel eingestellt werden.
D
Die Kipphebel für die Auslassventile sind gabelförmig ausgebildet und betätigen jeweils gleich-
zeitig zwei Auslassventile.
D
Jede Kipphebelwelle ist mit einem Ölkanal ausgerüstet.
(1) Ventilspiel-Einstellschraube und -mutter
(2) Einlass-Kipphebel
(3) Wellenscheibe
KIPPHEBEL
(4) Nockenwellenkappe
(5) Lagerbock
(6) Auslass-Kipphebel
ME-6
B2H1986A
