KRAFTSTOFFVERDUNSTUNGSSYSTEM
Abgasreinigungssystem (Abgasreinigungs-Zusatzgeräte)

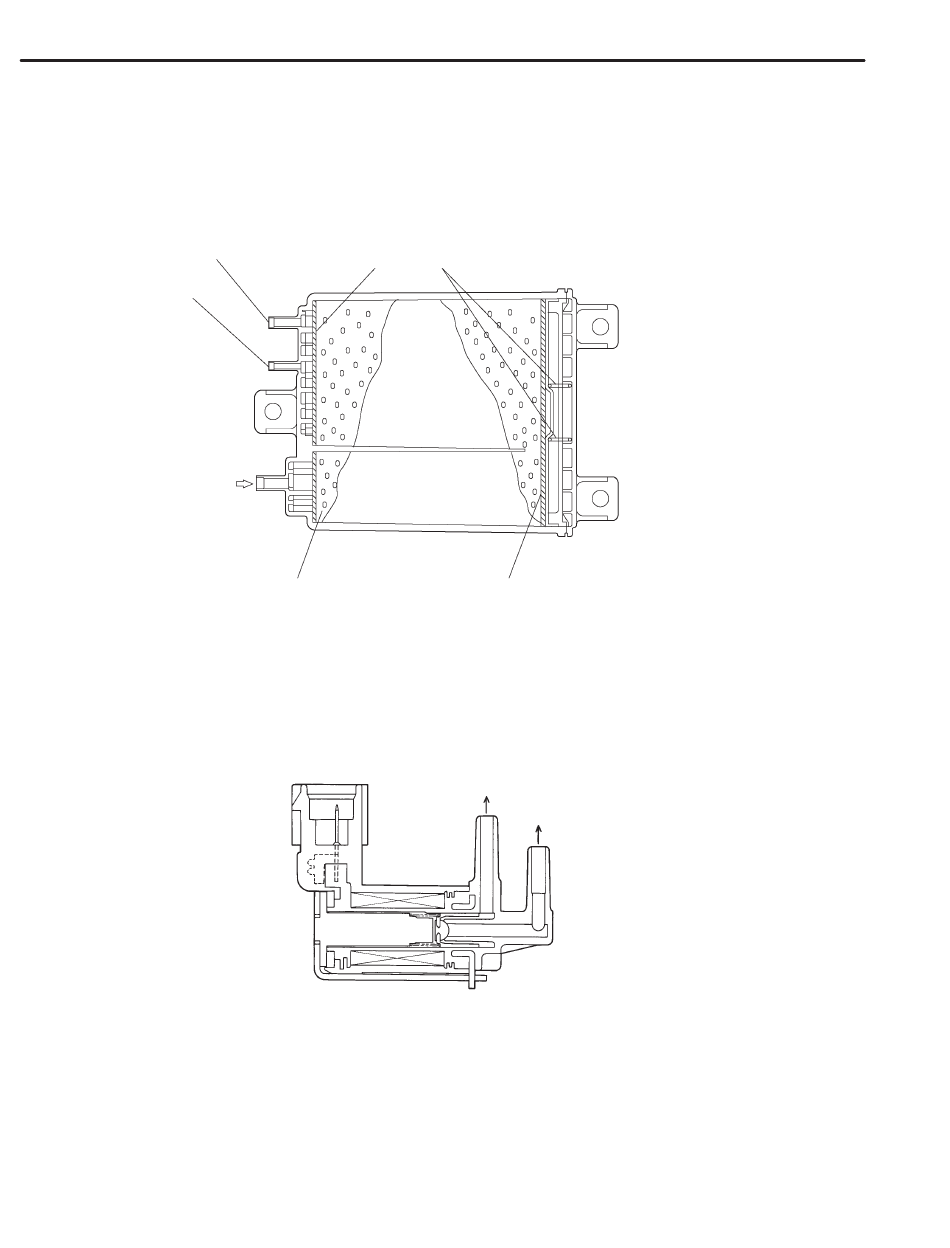

D: AKTIVKOHLEBEHÄLTER
Die Aktivkohle in dem Aktivkohlebehälter speichert vorübergehend die verdunsteten Gase. Wenn
das Spülsteuerungs-Magnetventil auf Grund eines vom Motor-Steuergerät gesandten Signals ge-
öffnet wird, wird das verdunstete Gas durch die eindringende Frischluft in die Sammelkammer ge-
sandt.
Zum Spülluft-Magnetventil
Filter
Feder
Vom Kraftstofftank
Luft
Aktivkohle
Filter
B2H4209A
E: SPÜLSTEUERUNGS-MAGNETVENTIL
Das Spülsteuerungs-Magnetventil befindet sich an der Verdunstungsleitung zwischen dem Aktiv-
kohlebehälter und dem Drosselklappengehäuse. Es ist an der Unterseite in den Ansaugkrümmer
eingebaut.
Zum Aktivkohlebehälter
Zum Drosselklappengehäuse
B2H0426
EC-12
