Einspritzanlage (Kraftstoffsystem)

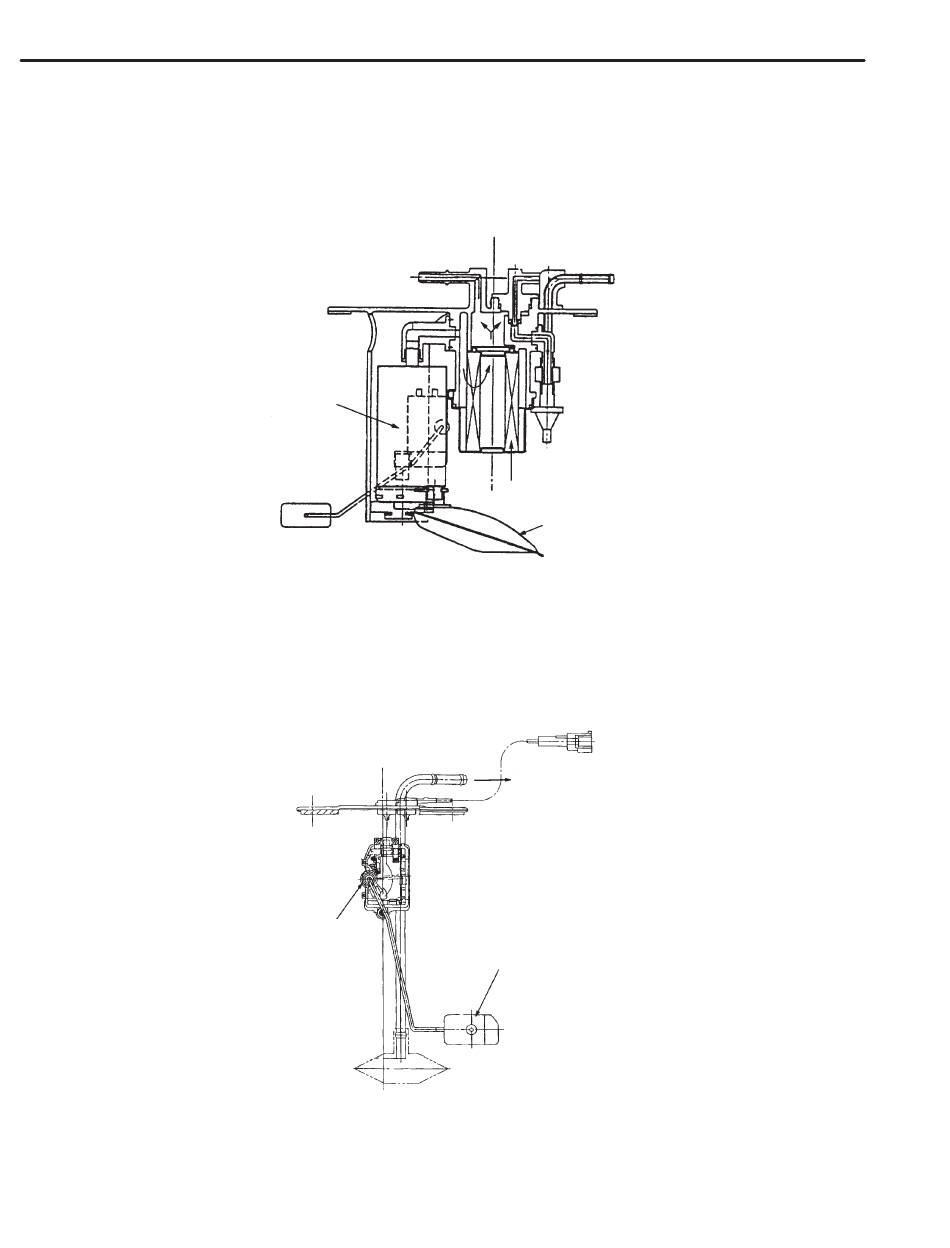

3. KRAFTSTOFFFILTER
Zwei Arten von Kraftstofffilterelementen sind integriert mit der Kraftstoffpumpe in den Kraftstoff-
tank eingebaut. Ein Siebfilter am Einlass entfernt die größeren Schmutzpartikel aus dem Kraftstoff,
bevor dieser der Kraftstoffpumpe zugeführt wird. Das Filter am Auslass der Pumpe ist als druck-
beständiges Patronenfilter ausgebildet, dessen inneres Filterelement auch kleine Partikel aus
dem unter Druck stehenden Kraftstoff entfernt.
F: HILFSKAMMER-STANDSENSOR
Dieser Sensor stellt den Kraftstoffstand in der Hilfskammer (die Kammer, in der die Kraftstoffpum-
pe nicht angeordnet ist) fest und arbeitet als Kraftstoff-Verteilungsleitung, wenn die Strahlpumpe
arbeitet, um den Kraftstoffstand in beiden Kraftstofftankkammern auszugleichen.
Kraftstoffstandsensor (Hilfs)
KRAFTSTOFFLEITUNG
Kraftstoffpumpe
FU-14
Patronenfilter
Siebfilter
Zur Strahlpumpe
Schwimmer
B2H2910C
B2H2912A
