Einspritzanlage (Kraftstoffsystem)
3. Kraftstoffleitung
A: ALLGEMEINES
D
Der von der Kraftstoffpumpe (eingebaut in den Kraftstofftank) unter Druck geförderte Kraftstoff
wird den Einspritzdüsen über die Kraftstoffleitung und das Kraftstofffilter zugeführt. Der Kraftstoff
wird dabei durch den Kraftstoffdruckregler auf den optimalen Druckpegel reguliert.
D
Von den Einspritzdüsen aus wird der Kraftstoff in den Ansaugkrümmer eingespritzt, wo er mit
der Einlassluft gemischt und danach in die einzelnen Zylindern geleitet wird.
Der Einspritzzeitpunkt und die eingespritze Kraftstoffmenge werden von dem Motor-Steuergerät
reguliert.

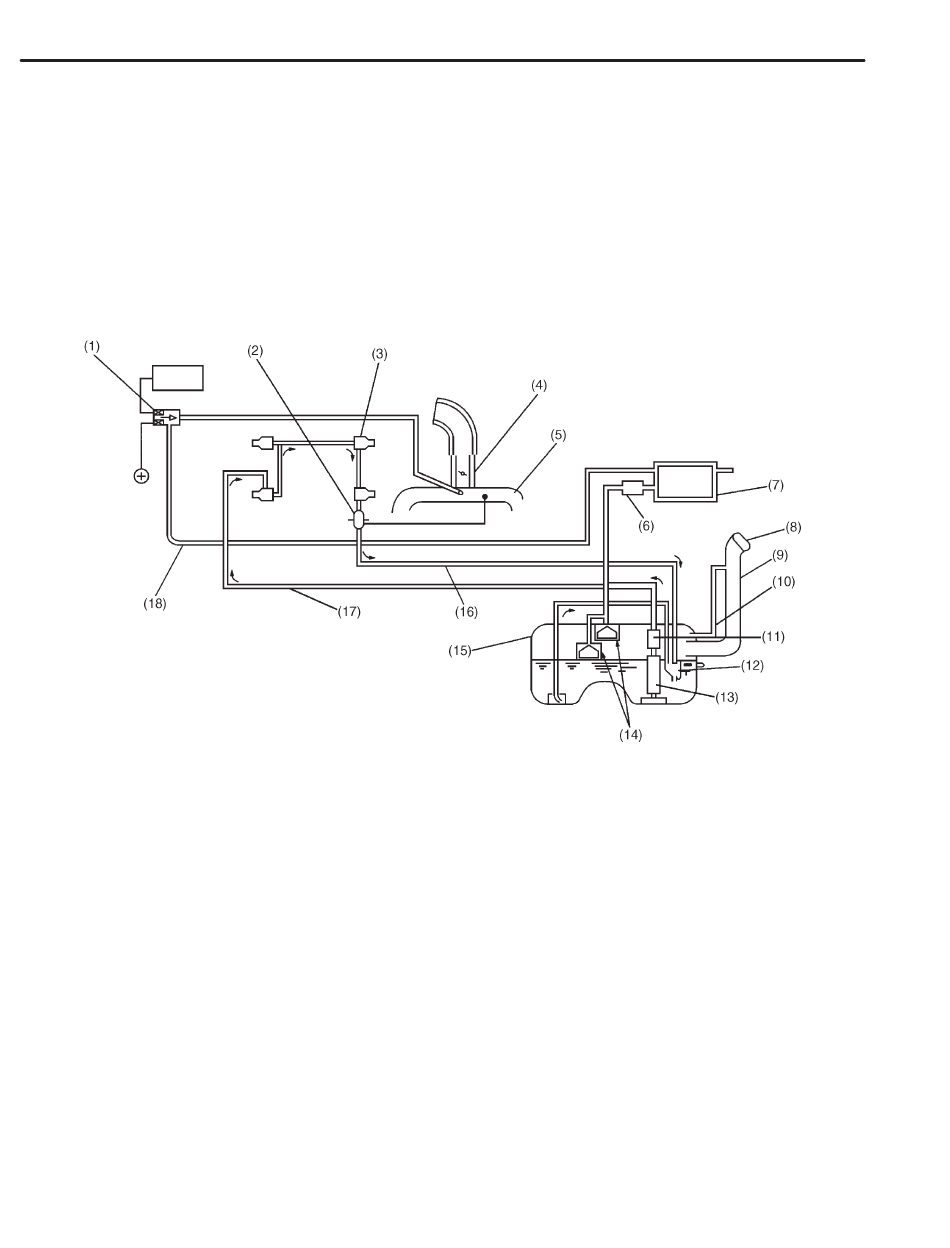

Motor-
Steuergerät
(1) Spülsteuerungs-Magnetventil
(2) Druckregler
(3) Kraftstoff-Einspritzung
(4) Drosselklappengehäuse
(5) Ansaugkrümmer
(6) Zweiwege-Ventil
(7) Aktivkohlebehälter
(8) Einfüllkappe
(9) Einfülleitung
KRAFTSTOFFLEITUNG
Zyl.2
Zyl.1
Zyl.4
Zyl.3
(10) Belüftungsleitung
(11) Kraftstofffilter
(12) Strahlpumpe
(13) Kraftstoffpumpe
(14) Kraftstoffabschaltventil
(15) Kraftstofftank
(16) Kraftstoff-Rücklaufleitung
(17) Kraftstoff-Förderleitung
(18) Kraftstoff-Verdunstungsleitung
FU-6
B2H2907B
