BETRIEBSARTEN-WAHLSCHALTER UND LUFTSTRÖMUNG
HVAC-System (Heizung, Gebläse und Klimaanlage)
B: LUFTVERTEILUNG

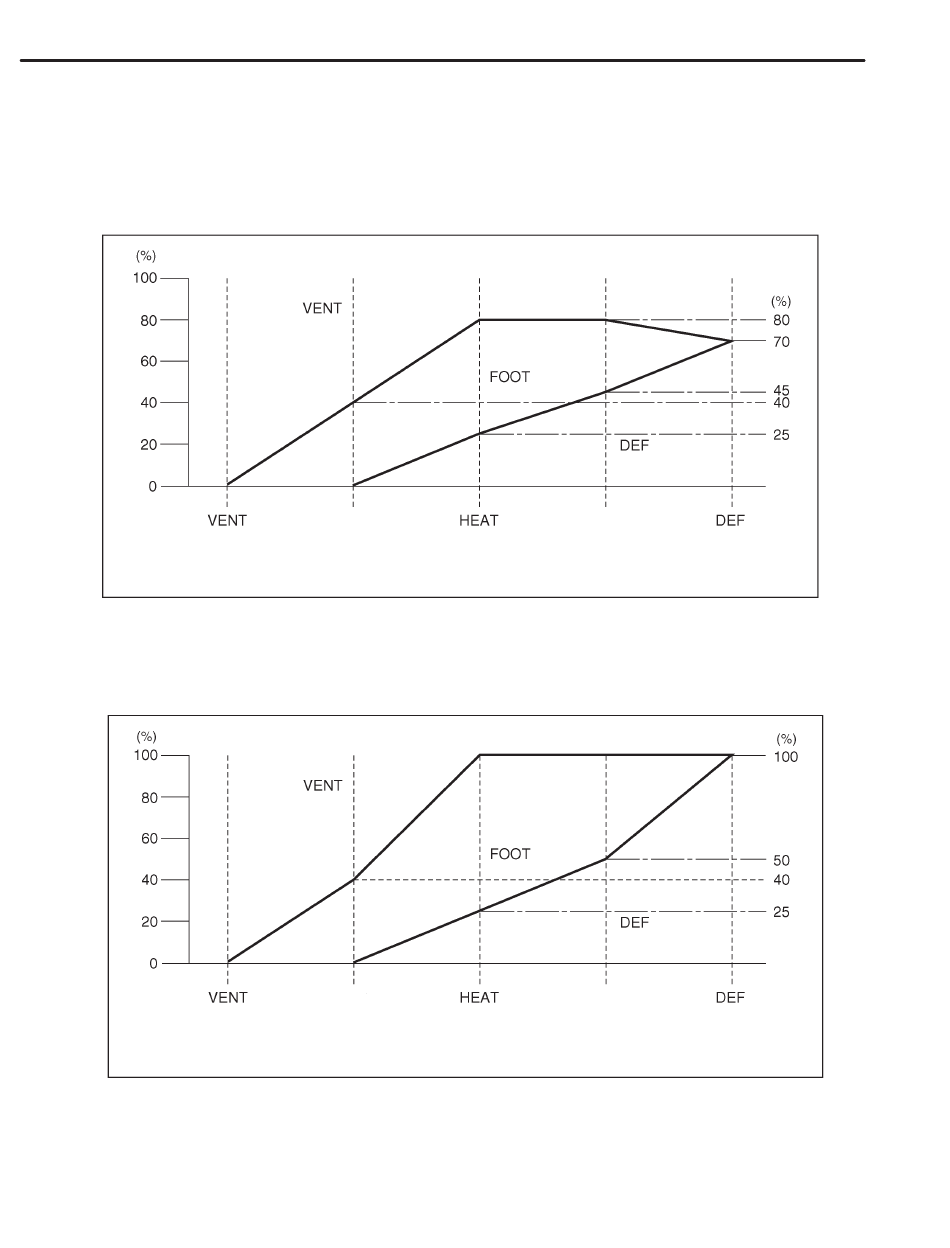

Das folgende Diagramm zeigt die Luftverteilung gemäß der verschiedenen Positionen des Be-
triebsartklappenschalters.
Modell mit Linkslenkung
Modell mit Rechtslenkung
(BELÜFTUNG)
BI-LEVEL
Position des Betriebsarten-Wahlschalters
(BELÜFTUNG)
BI-LEVEL
Position des Betriebsarten-Wahlschalters
AC-6
(FUSS)
(ENTFROSTER)
DEF/HEAT
(FUSS)
(ENTFROSTER)
DEF/HEAT
B4H1513C
B4H1514B
