Airbag-System
E: AIRBAG-MODUL
1. VORDERER AIRBAG
Das Fahrer-Airbag-Modul befindet sich in der Mitte des Lenkrades, wogegen das Beifahrer-Air-
bag-Modul an der Oberseite des Armaturenbretts angeordnet ist. Jedes Airbag-Modul enthält ei-
nen Airbag sowie einen Gasgenerator. Falls es zu einer Kollision kommt, erzeugt der Gasgenera-
tor eine große Stickstoffgasmenge, um den Airbag in einer sehr kurzen Zeit aufzublasen.

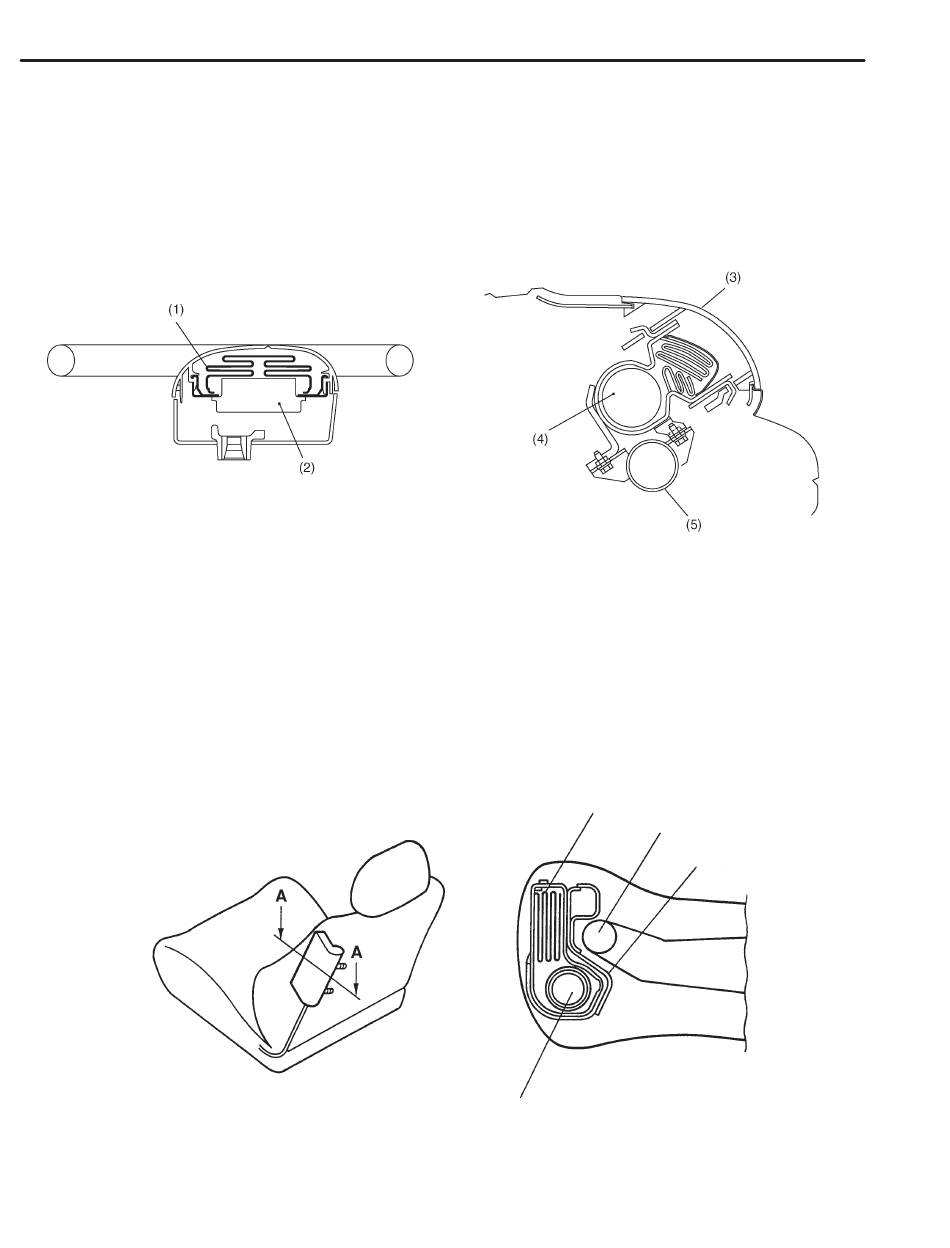

Fahrerseite
(1) Airbag
(2) Gasgenerator (Fahrer)
(3) Airbag-Moduldeckel
2. SEITEN-AIRBAG
Das Seiten-Airbag-Modul befindet sich an der Außenseite der Vordersitz-Rückenlehne und ent-
hält Airbag und Gasgenerator.
Falls es zu einer seitlichen Kollision kommt, erzeugt der Gasgenerator eine groß Gasmenge, um
den Airbag in sehr kurzer Zeit aufzublasen.
KONSTRUKTION
Beifahrerseite
(4) Gasgenerator (Beifahrer)
(5) Lenkungs-Stützträger
Gasgenerator
AB-8
Airbag
Sitzrahmen
Halterung
Abschnitt A
B5H0823B
B5H0508A
