Zündsystem
1. Zündspule
Die Zündspulen sind integriert mit dem Zündgeber ausgeführt.
Die Zündanlage ist mit zwei Zündspulen versehen, wobei jede Zündspule gleichzeitig für Zünd-
funken an zwei Zündkerzen sorgt. Als Antwort auf das Signal von dem Motor-Steuergerät, lieferte
der Zündgeber den Strom an die Zündspule, worauf die Zündspule eine Hochspannung gleich-
zeitig an zwei Zündkerzen (Nr. 1 und Nr. 2 oder Nr. 3 und Nr. 4) anlegt.

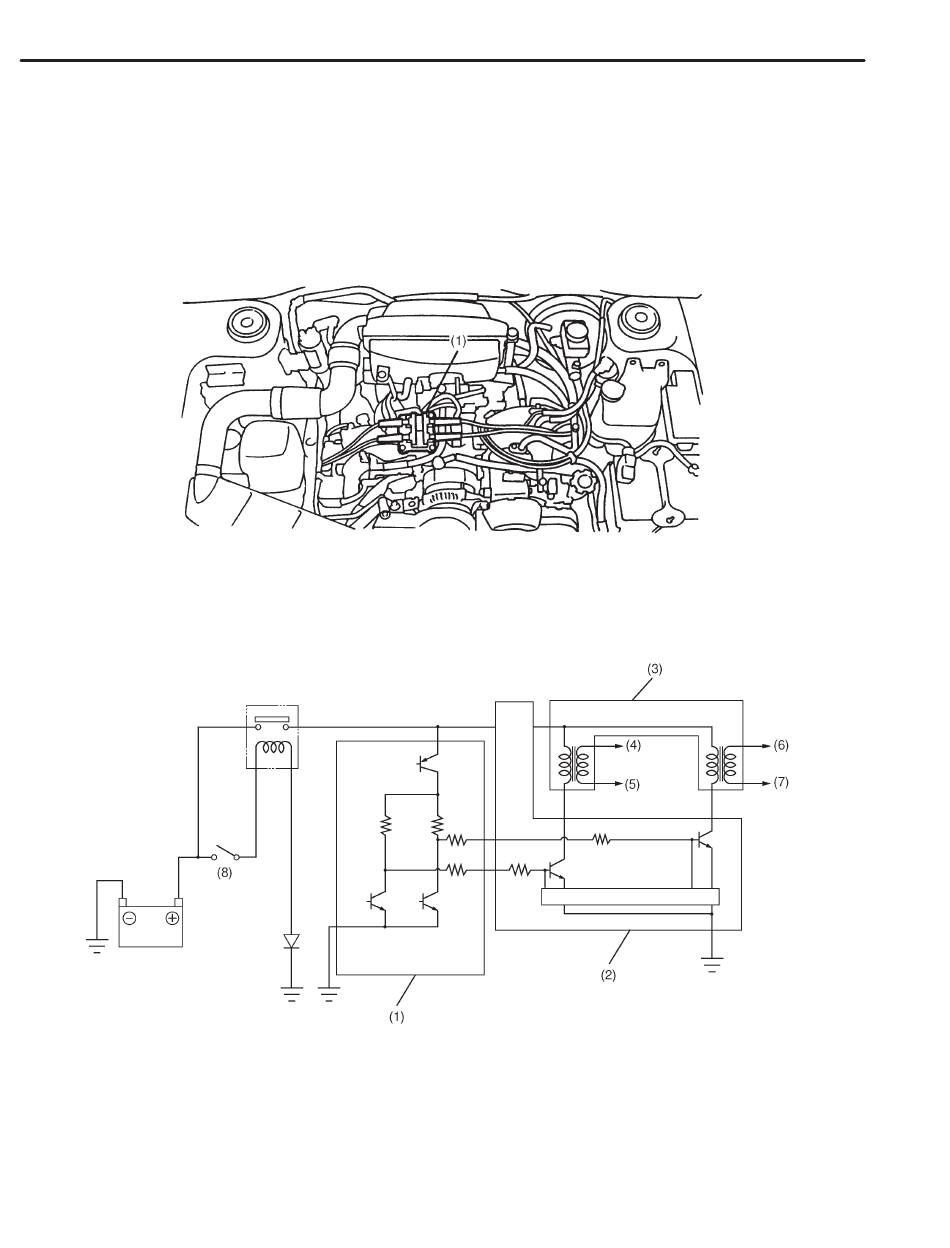

(1) Zündspulen- und Zündgebereinheit
(1) Motor-Steuergerät
(2) Zündgeber
(3) Zündspule
(4) Zündkerze Nr. 1
ZÜNDSPULE
(5) Zündkerze Nr. 2
(6) Zündkerze Nr. 3
(7) Zündkerze Nr. 4
(8) Zündanlassschalter
IG-2
B6H1294A
B6H0806C
