HVAC-System (Heizung, Gebläse und Klimaanlage)
9. Kompressor
A: MODELL MIT LINKSLENKUNG
1. ALLGEMEINES
Der als Flügelradtyp ausgeführte Kompressor weist fünf radial bewegliche Flügel in dem Rotor
auf. Der Rotor dreht gemeinsam mit den Flügeln in einem elliptischen Zylinder. Wenn der Rotor
dreht, nimmt das Volumen des zwischen zwei benachbarten Flügeln geformten Kammer (nachfol-
gend als „Zylinderkammer" bezeichnet) ab, sodass der Druck des in die Zylinderkammer einge-
schlossenen Kältemittelgases zunimmt. Auf diese Weise führt der Rotationskompressor seine
Funktion als Pumpe aus. Der aus Ansaugen, Kompression und Auslass bestehende Pumpenzyk-
lus erfolgt zehnmal pro Umdrehung des Rotors.
Auf der Auslassseite des Zylinders befindet sich ein Rollenventil, das bei einem Druck mit einem
bestimmten Stand öffnet. Luftdichtigkeit zwischen der Rotorwelle und dem vorderen Kopf wird
durch eine Wellendichtung gewährleistet. Das in den vorderen Block eingebaute Triggerventil legt
einen Gegendruck an die Flügel an. Der Kompressor enthält die erforderliche Menge an Kom-
pressoröl. Dieses Öl wird an alle Teile verteilt, die einer Schmierung und Abdichtung bedürfen,
indem der Auslassdruck des Kältemittels verwendet wird.

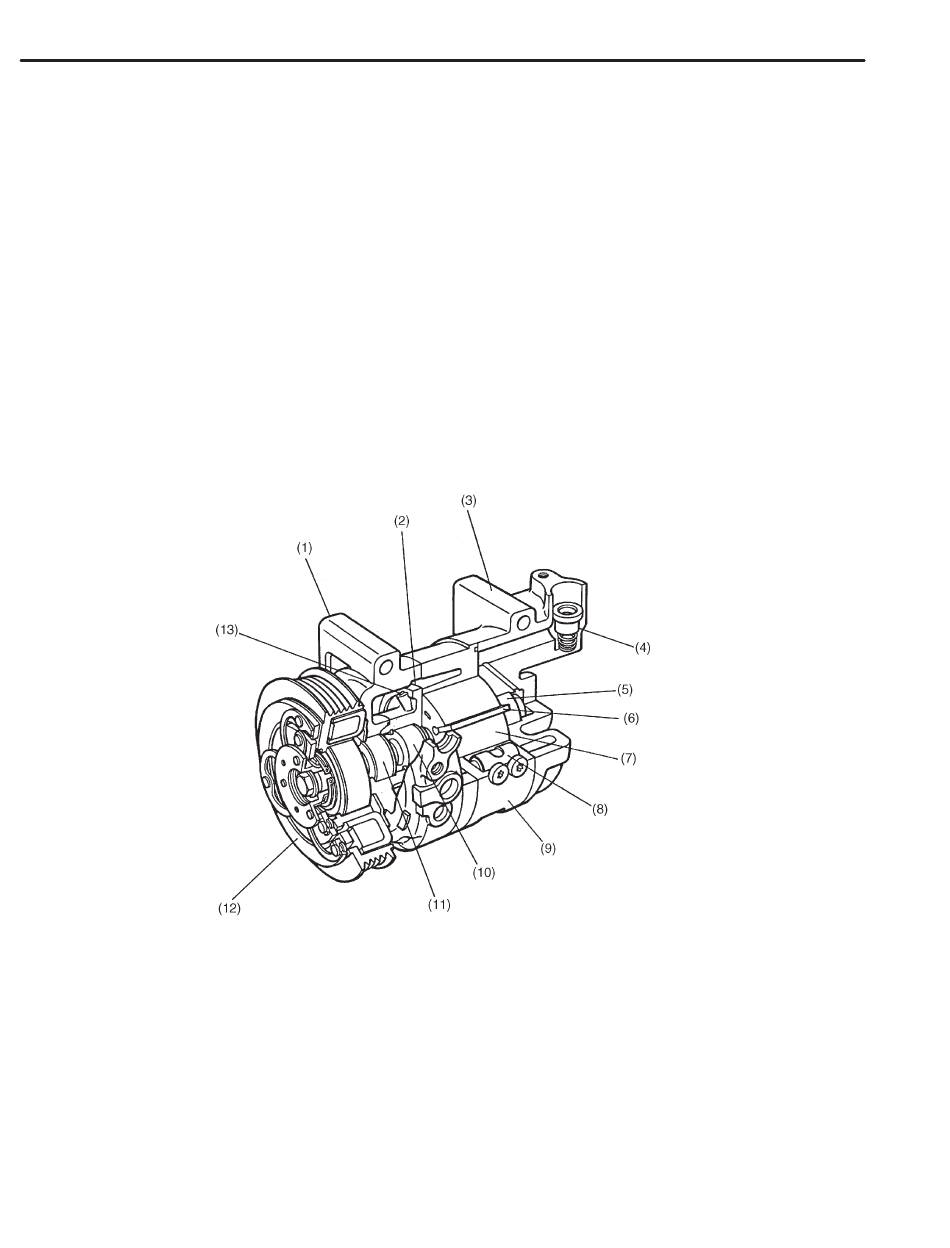

(1) Frontkopf
(2) Seitenblock
(3) Hinterer Kopf
(4) Rückschlagventil
(5) Hinteres Lager
KOMPRESSOR
(6) Flügel
(7) Rotor
(8) Rollenventil
(9) Zylinder
(10) Vorderes Lager
AC-14
(11) Wellendichtung
(12) Magnetkupplung
(13) Triggerventil
S4H0307A
