Auspuffsystem

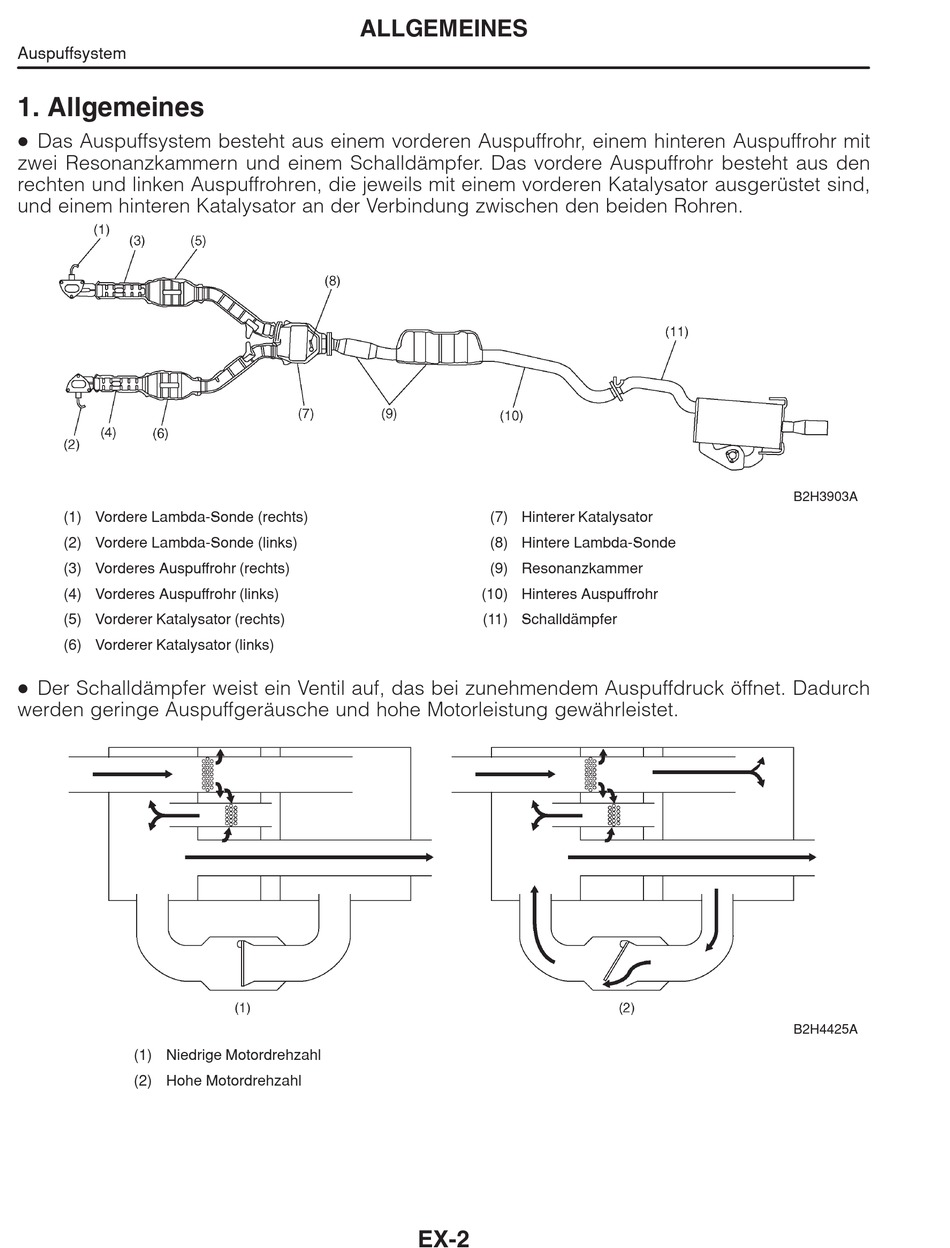

1. Allgemeines
D
Das Auspuffsystem besteht aus einem vorderen Auspuffrohr, einem hinteren Auspuffrohr mit
zwei Resonanzkammern und einem Schalldämpfer. Das vordere Auspuffrohr besteht aus den
rechten und linken Auspuffrohren, die jeweils mit einem vorderen Katalysator ausgerüstet sind,
und einem hinteren Katalysator an der Verbindung zwischen den beiden Rohren.
(1) Vordere Lambda-Sonde (rechts)
(2) Vordere Lambda-Sonde (links)
(3) Vorderes Auspuffrohr (rechts)
(4) Vorderes Auspuffrohr (links)
(5) Vorderer Katalysator (rechts)
(6) Vorderer Katalysator (links)
D
Der Schalldämpfer weist ein Ventil auf, das bei zunehmendem Auspuffdruck öffnet. Dadurch
werden geringe Auspuffgeräusche und hohe Motorleistung gewährleistet.
(1) Niedrige Motordrehzahl
(2) Hohe Motordrehzahl
ALLGEMEINES
(7) Hinterer Katalysator
(8) Hintere Lambda-Sonde
(9) Resonanzkammer
(10) Hinteres Auspuffrohr
(11) Schalldämpfer
EX-2
B2H3903A
B2H4425A
