Antiblockiersystem (ABS)
H: G-SENSOR
Der G-Sensor stellt Änderungen der Beschleunigung/Verzögerung des Fahrzeuges in Längsrich-
tung fest.

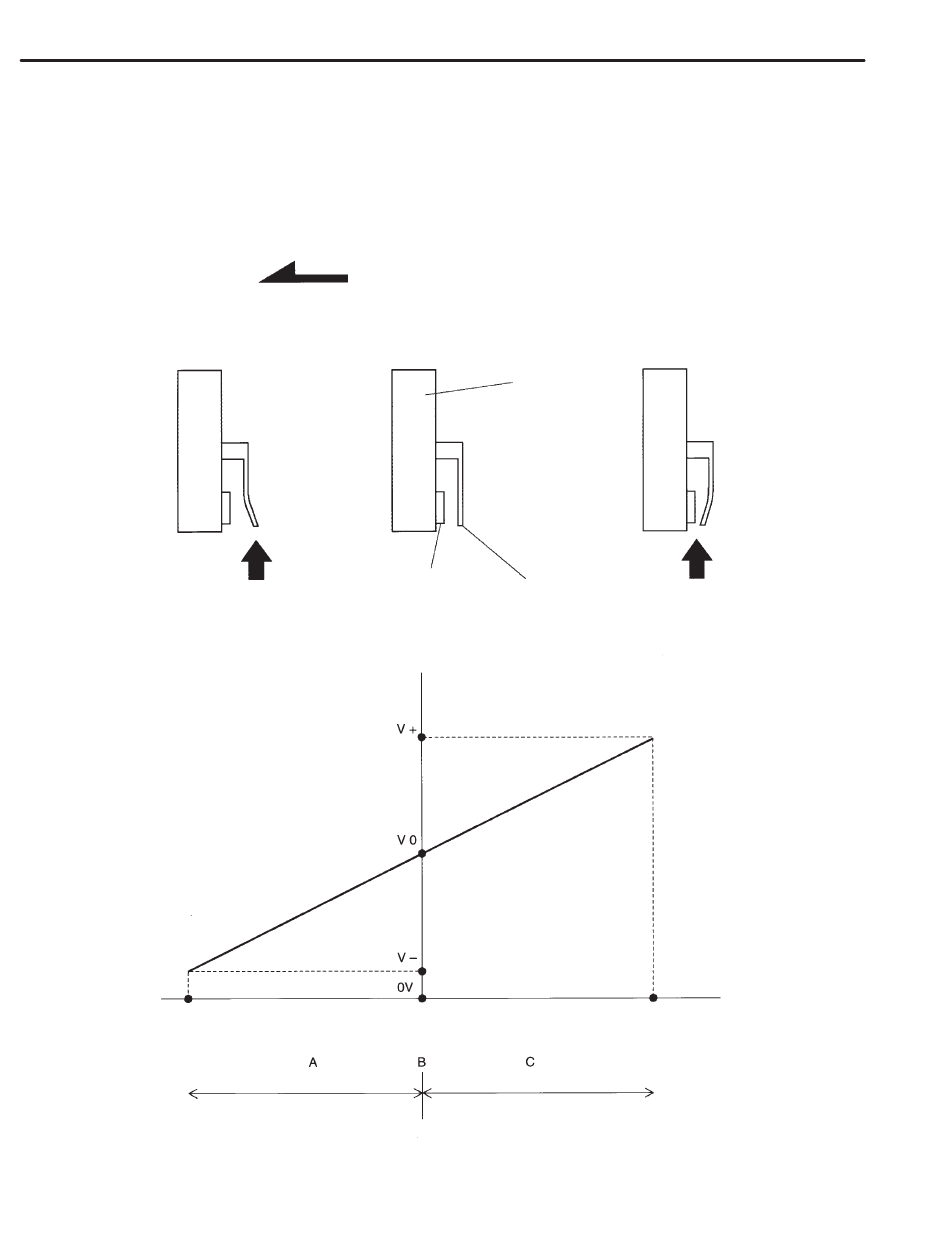

Die bewegliche Elektrode eines Kondensators im Sensor bewegt sich von einer festen Elektrode
weg oder sorgt für ein Schließen mit dieser festen Elektrode, wenn das Fahrzeuge beschleunigt
oder verzögert, wodurch die sich ergebende Änderung der Kapazität des Kondensators als eine
Spannungsänderung an das ABS-Steuergerät ausgegeben wird.
Wenn Fahrzeug beschleunigt wird (A)
–1G: Beschleunigt
ANTIBLOCKIERSYSTEM (ABS)
Vorn
Wenn Fahrzeug mit konstanter
Geschwindigkeit fährt (B)
Feste Elektrode
Ausgangsspannung des
G-Sensors
0G: Konstante Geschwindigkeit
Ausgangskennlinie des G-Sensors
ABS-20
Wenn Fahrzeug verzögert wird (C)
Keramik-Leiterplatte
Bewegliche Elektrode
+1G: Verzögert
B4H0988
