KUPPLUNG MIT HYDRAULISCHER BETÄTIGUNG
Kupplung
3. Kupplung mit hydraulischer Betätigung
A: KONSTRUKTION
D
Bei der hydraulischen Kupplung ist das Kupplungspedal über eine Druckstange mit dem Kupp-
lungsgeberzylinder verbunden.
D
Kupplungs- und Bremspedal sind an derselbe Pedalkonsole befestigt. (Nur Modell mit Links-
lenkung)
D

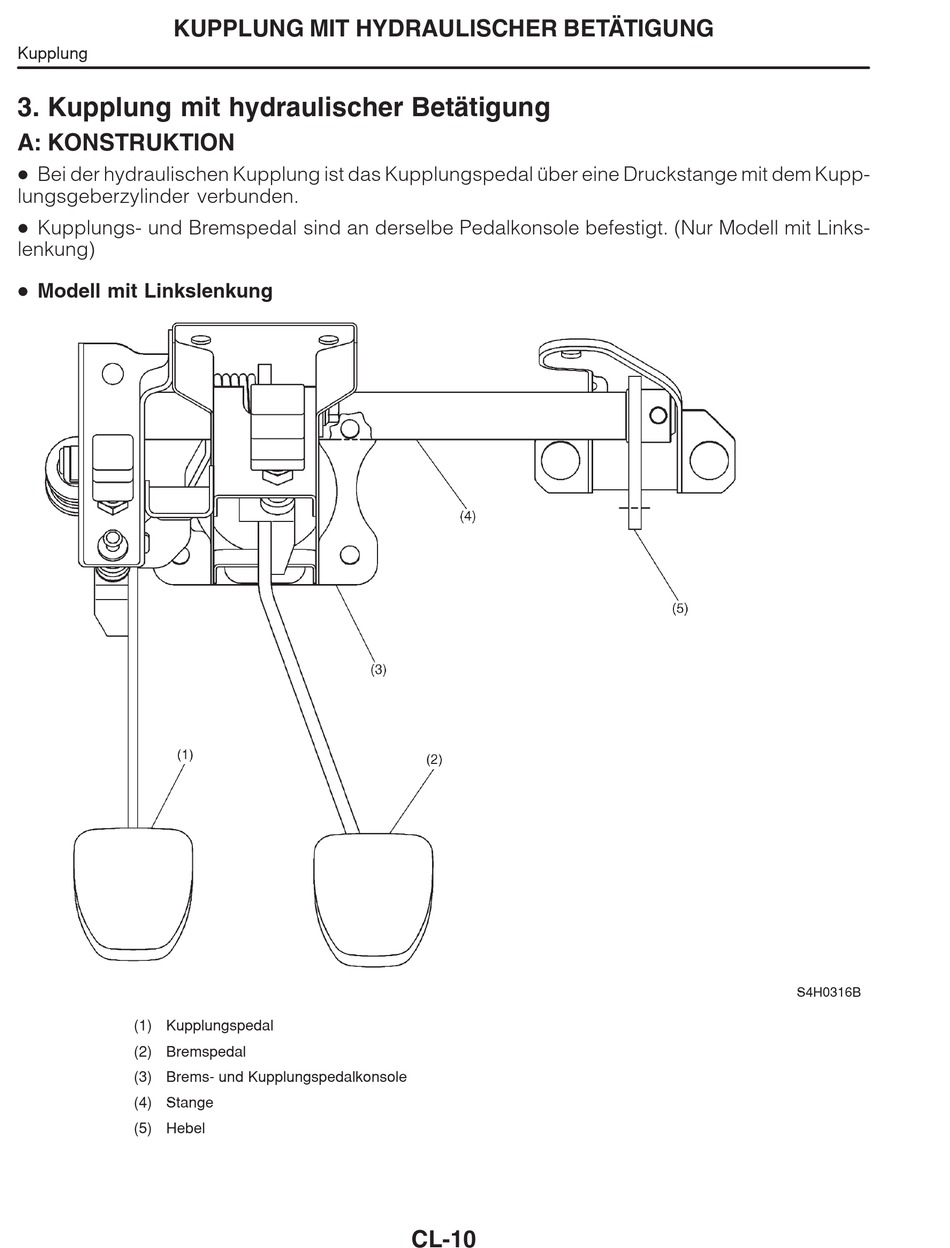

Modell mit Linkslenkung
(1) Kupplungspedal
(2) Bremspedal
(3) Brems- und Kupplungspedalkonsole
(4) Stange
(5) Hebel
CL-10
S4H0316B
