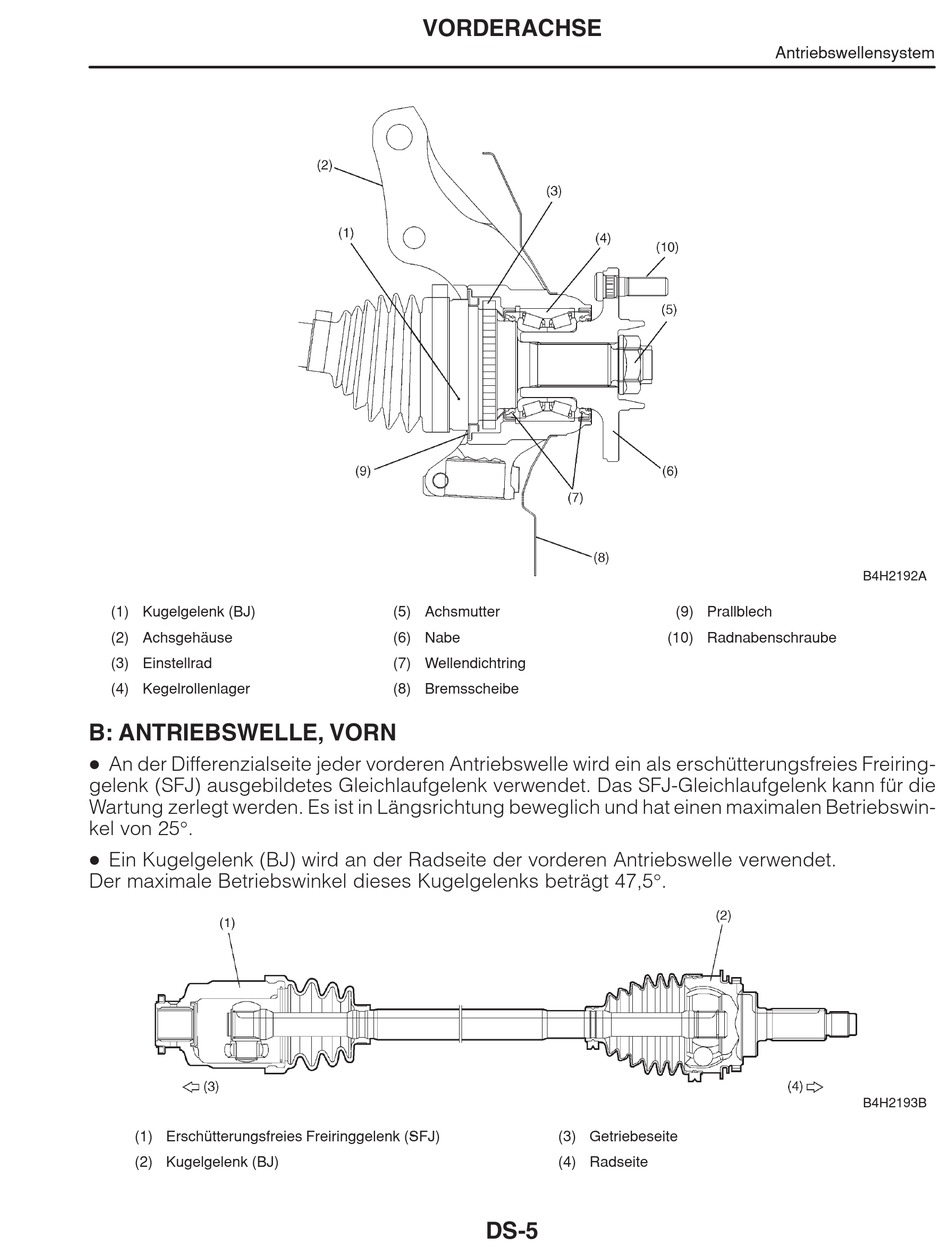

(1) Kugelgelenk (BJ)
(2) Achsgehäuse
(3) Einstellrad
(4) Kegelrollenlager
B: ANTRIEBSWELLE, VORN
D
An der Differenzialseite jeder vorderen Antriebswelle wird ein als erschütterungsfreies Freiring-
gelenk (SFJ) ausgebildetes Gleichlaufgelenk verwendet. Das SFJ-Gleichlaufgelenk kann für die
Wartung zerlegt werden. Es ist in Längsrichtung beweglich und hat einen maximalen Betriebswin-
kel von 25°.
D
Ein Kugelgelenk (BJ) wird an der Radseite der vorderen Antriebswelle verwendet.
Der maximale Betriebswinkel dieses Kugelgelenks beträgt 47,5°.
(1) Erschütterungsfreies Freiringgelenk (SFJ)
(2) Kugelgelenk (BJ)
VORDERACHSE
(5) Achsmutter
(6) Nabe
(7) Wellendichtring
(8) Bremsscheibe
(3) Getriebeseite
(4) Radseite
DS-5
Antriebswellensystem
(9) Prallblech
(10) Radnabenschraube
B4H2192A
B4H2193B
