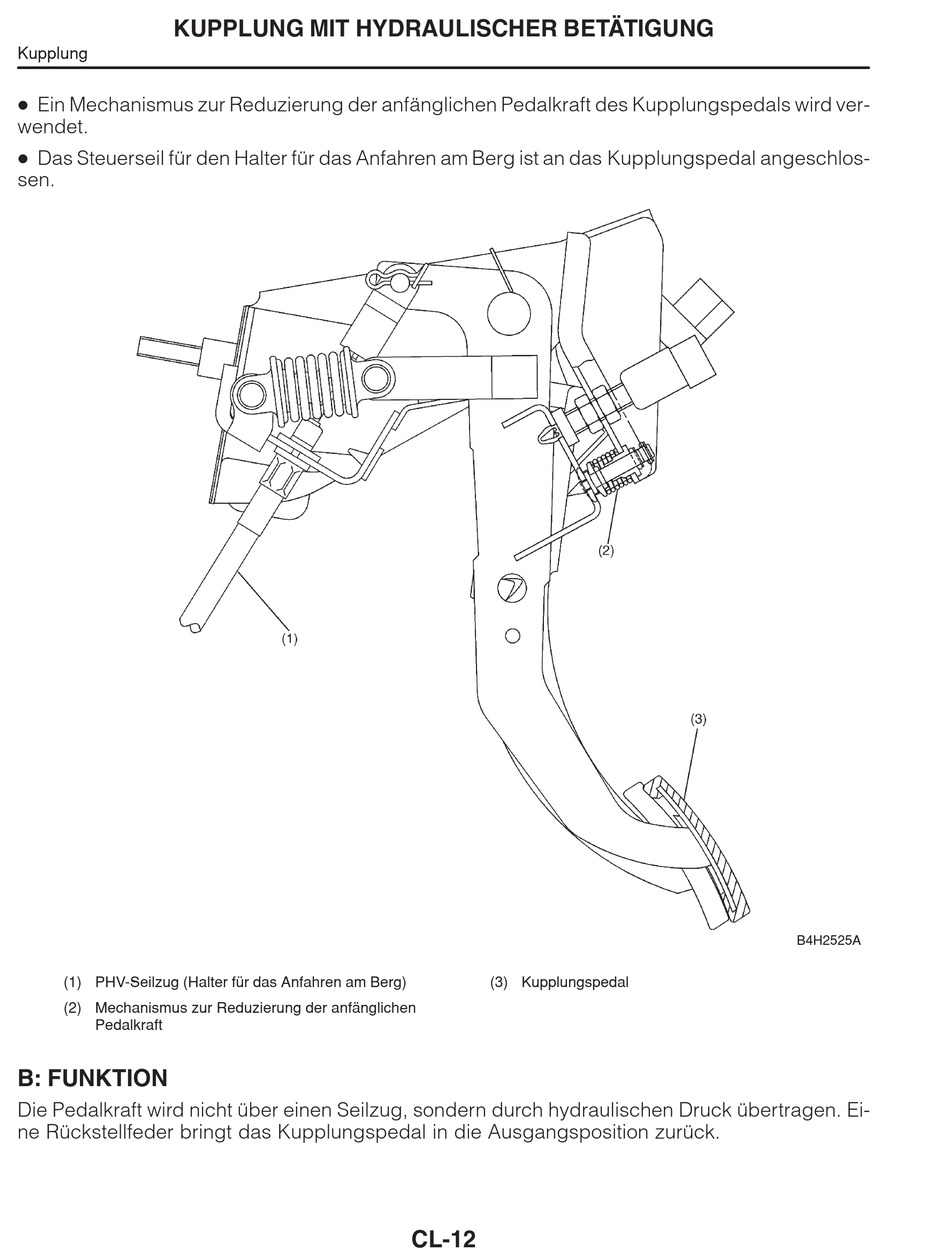

KUPPLUNG MIT HYDRAULISCHER BETÄTIGUNG
Kupplung
D
Ein Mechanismus zur Reduzierung der anfänglichen Pedalkraft des Kupplungspedals wird ver-
wendet.
D
Das Steuerseil für den Halter für das Anfahren am Berg ist an das Kupplungspedal angeschlos-
sen.
(1) PHV-Seilzug (Halter für das Anfahren am Berg)
(2) Mechanismus zur Reduzierung der anfänglichen
Pedalkraft
B: FUNKTION
Die Pedalkraft wird nicht über einen Seilzug, sondern durch hydraulischen Druck übertragen. Ei-
ne Rückstellfeder bringt das Kupplungspedal in die Ausgangsposition zurück.
(3) Kupplungspedal
CL-12
B4H2525A
