2. FUNKTION
Wenn der Rotor dreht, ändert sich das Volumen in jeder Zylinderkammer. Dadurch werden die An-
saug-, Kompressions- und Auslassfunktionen des Kompressors ausgeführt, wie sie nachfolgend
beschrieben sind:

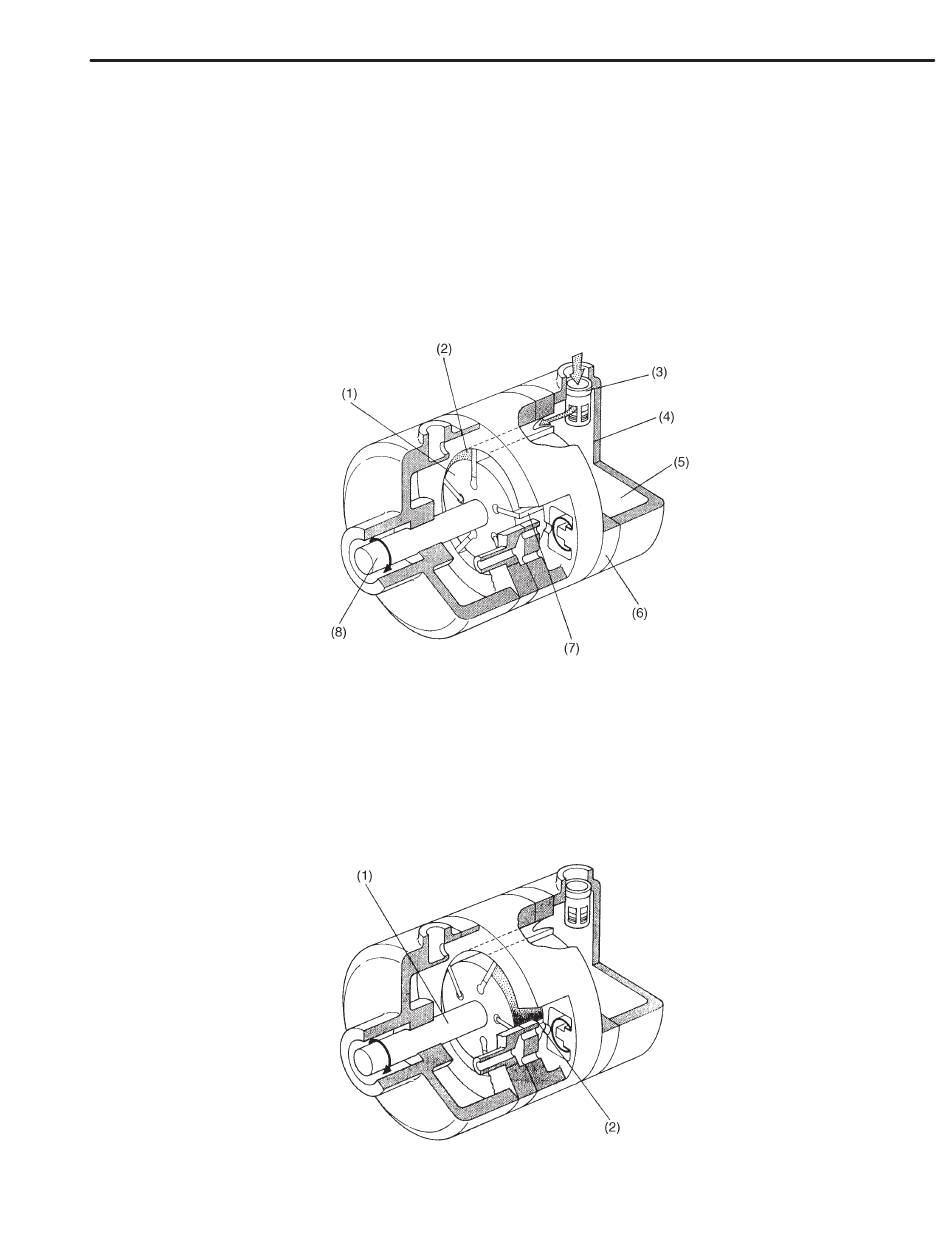

1) Ansaugen:
Das Niederdruck-Kältemittelgas, welches den Verdampfer bei drehendem Kompressor verlässt,
gelangt durch das Rückschlagventil in die Niederdruckkammer im hinteren Kopf. Das Kältemittel-
gas wird dann durch die Drehung der Flügel im Zylinder durch die beiden Ansaugkanäle im hinte-
ren Seitenblock in den Zylinder gesaugt. Die Luftdichtigkeit in den Zylinderkammern wird von dem
Kompressoröl aufrecht erhalten.
(1) Rotor
(2) Kältemittel
(3) Rückschlagventil
2) Kompression:
Weitere Drehung des Rotors nach dem Ansaugen verkleinert das Volumen jeder Zylinderkammer,
sodass die Kompression ausgeführt wird.
(1) Antriebswelle
KOMPRESSOR
HVAC-System (Heizung, Gebläse und Klimaanlage)
(4) Hinterer Kopf
(5) Niederdruckkammer
(6) Hintere Seitenblock
(2) Kältemittel
AC-15
(7) Flügel
(8) Antriebswelle
B4H0745A
B4H0746A
