FESTSTELLBREMSE (BEI HINTERRAD-TROMMELBREMSEN)
2. Feststellbremse (bei Hinterrad-Trommelbremsen)

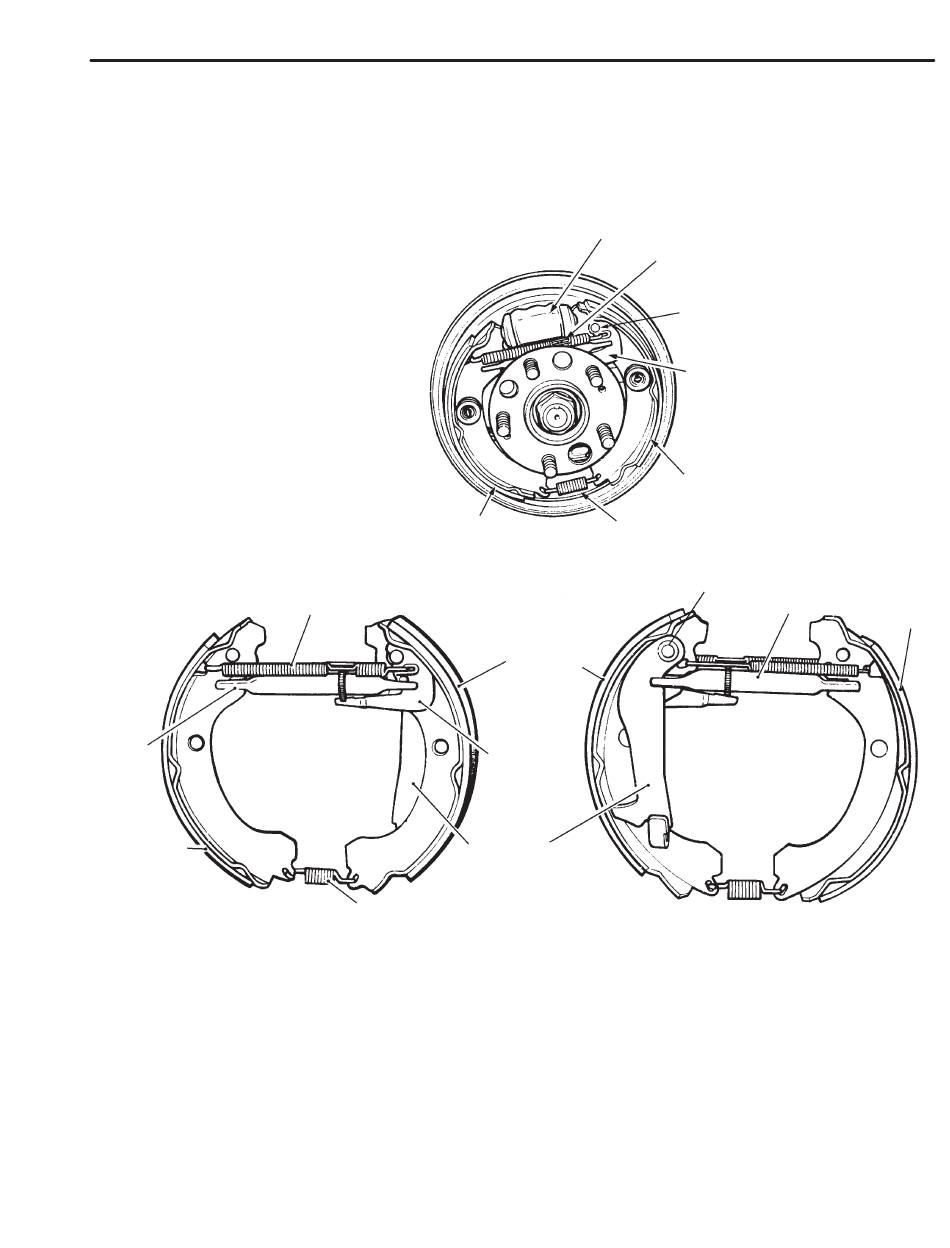

Wenn der Feststellbremshebel gezogen wird, bewegt sich ein Hebel in der Bremstrommel um den
Drehpunkt „A" und legt die ablaufende Bremsbacke an die Trommel an. Über die automatische
Nachstellung wird auch die auflaufende Bremsbacke an die Trommel gedrückt, sodass die
Bremswirkung einsetzt.
(A)
(8)
(6)
(1) Radbremszylinder
(2) Obere Bremsbacken-Rückholfeder
(3) Punkt „A"
(4) Nachstellhebel
(5) Ablaufende Bremsbacke
(6) Auflaufende Bremsbacke
(6)
(2)
(9)
(7)
(1)
(2)
(7)
(B)
(5)
(5)
(4)
(9)
(7) Untere Bremsbacken-Rückholfeder
(8) Nachsteller
(9) Gelenkhebel
(A) Automatische Nachstellung
(B) Mechanismus der Feststellbremse
PB-5
Feststellbremse
(3)
(4)
(5)
(3)
(8)
(6)
B4H1632B
