Airbag-System

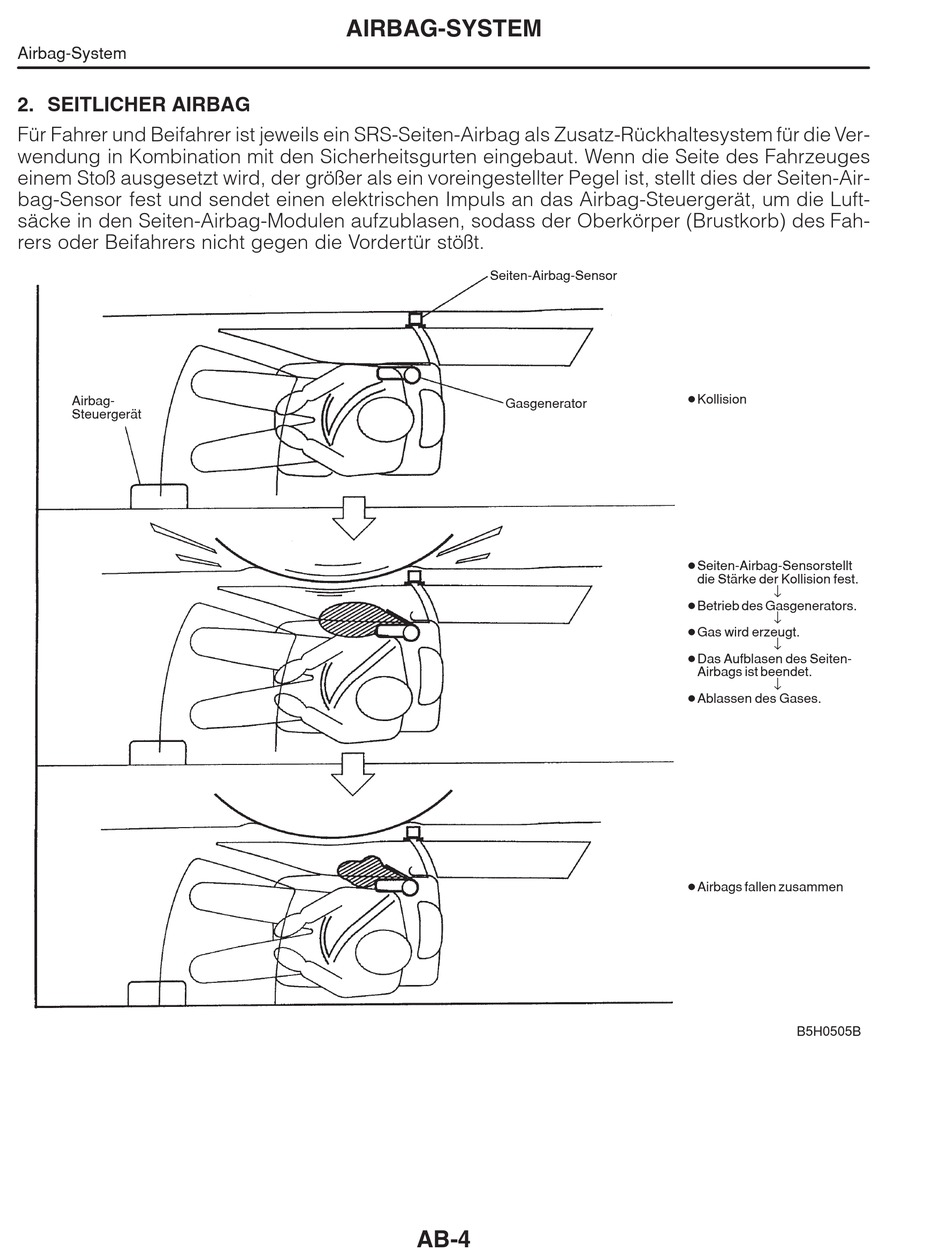

2. SEITLICHER AIRBAG
Für Fahrer und Beifahrer ist jeweils ein SRS-Seiten-Airbag als Zusatz-Rückhaltesystem für die Ver-
wendung in Kombination mit den Sicherheitsgurten eingebaut. Wenn die Seite des Fahrzeuges
einem Stoß ausgesetzt wird, der größer als ein voreingestellter Pegel ist, stellt dies der Seiten-Air-
bag-Sensor fest und sendet einen elektrischen Impuls an das Airbag-Steuergerät, um die Luft-
säcke in den Seiten-Airbag-Modulen aufzublasen, sodass der Oberkörper (Brustkorb) des Fah-
rers oder Beifahrers nicht gegen die Vordertür stößt.
Airbag-
Steuergerät
AIRBAG-SYSTEM
Seiten-Airbag-Sensor
Gasgenerator
AB-4
D Kollision
D Seiten-Airbag-Sensor stellt
die Stärke der Kollision fest.
↓
D Betrieb des Gasgenerators.
↓
D Gas wird erzeugt.
↓
D Das Aufblasen des Seiten-
Airbags ist beendet.
↓
D Ablassen des Gases.
D Airbags fallen zusammen
B5H0505B
