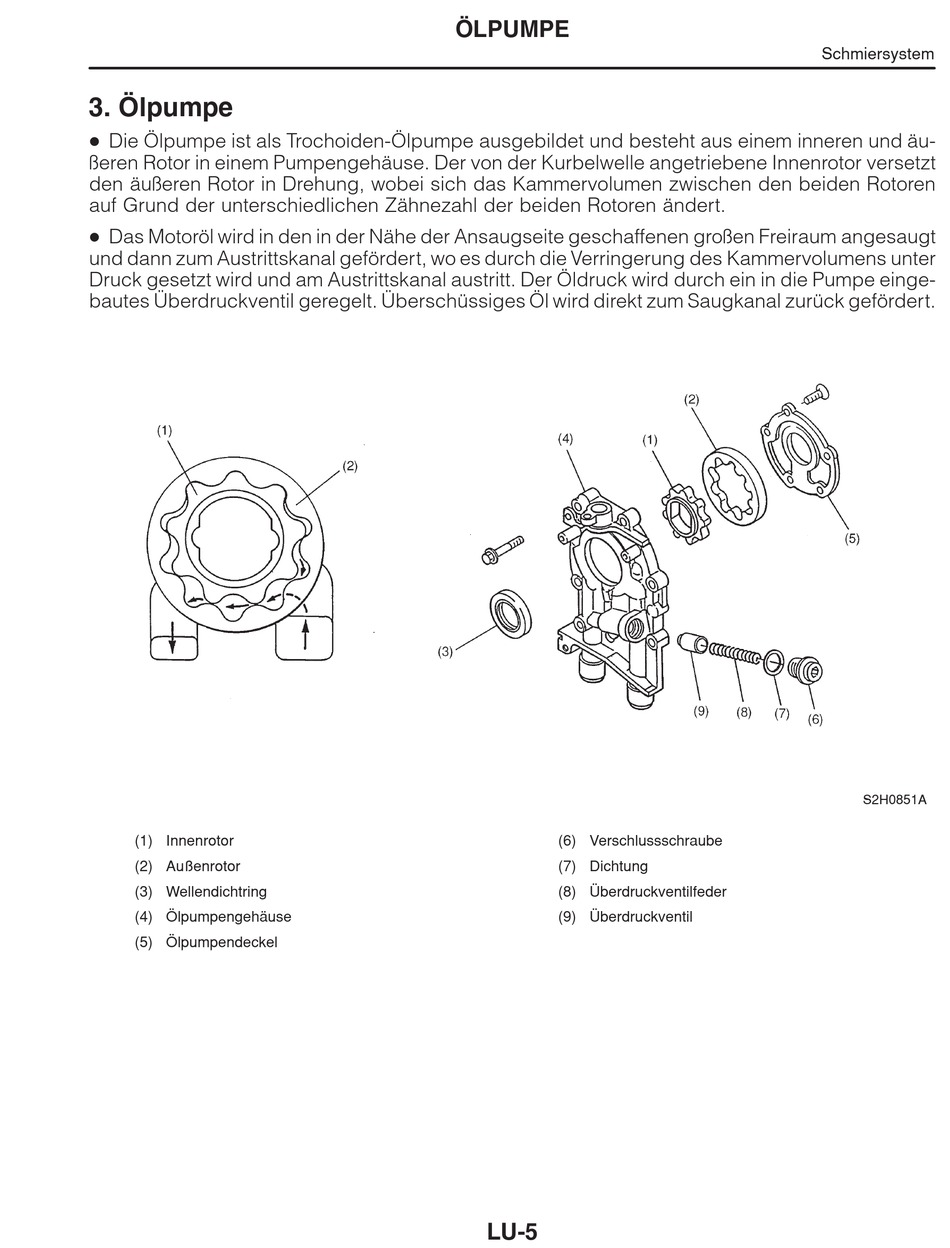

3. Ölpumpe
D
Die Ölpumpe ist als Trochoiden-Ölpumpe ausgebildet und besteht aus einem inneren und äu-
ßeren Rotor in einem Pumpengehäuse. Der von der Kurbelwelle angetriebene Innenrotor versetzt
den äußeren Rotor in Drehung, wobei sich das Kammervolumen zwischen den beiden Rotoren
auf Grund der unterschiedlichen Zähnezahl der beiden Rotoren ändert.
D
Das Motoröl wird in den in der Nähe der Ansaugseite geschaffenen großen Freiraum angesaugt
und dann zum Austrittskanal gefördert, wo es durch die Verringerung des Kammervolumens unter
Druck gesetzt wird und am Austrittskanal austritt. Der Öldruck wird durch ein in die Pumpe einge-
bautes Überdruckventil geregelt. Überschüssiges Öl wird direkt zum Saugkanal zurück gefördert.
(1) Innenrotor
(2) Außenrotor
(3) Wellendichtring
(4) Ölpumpengehäuse
(5) Ölpumpendeckel
ÖLPUMPE
(6) Verschlussschraube
(7) Dichtung
(8) Überdruckventilfeder
(9) Überdruckventil
LU-5
Schmiersystem
S2H0851A
