Bremsen

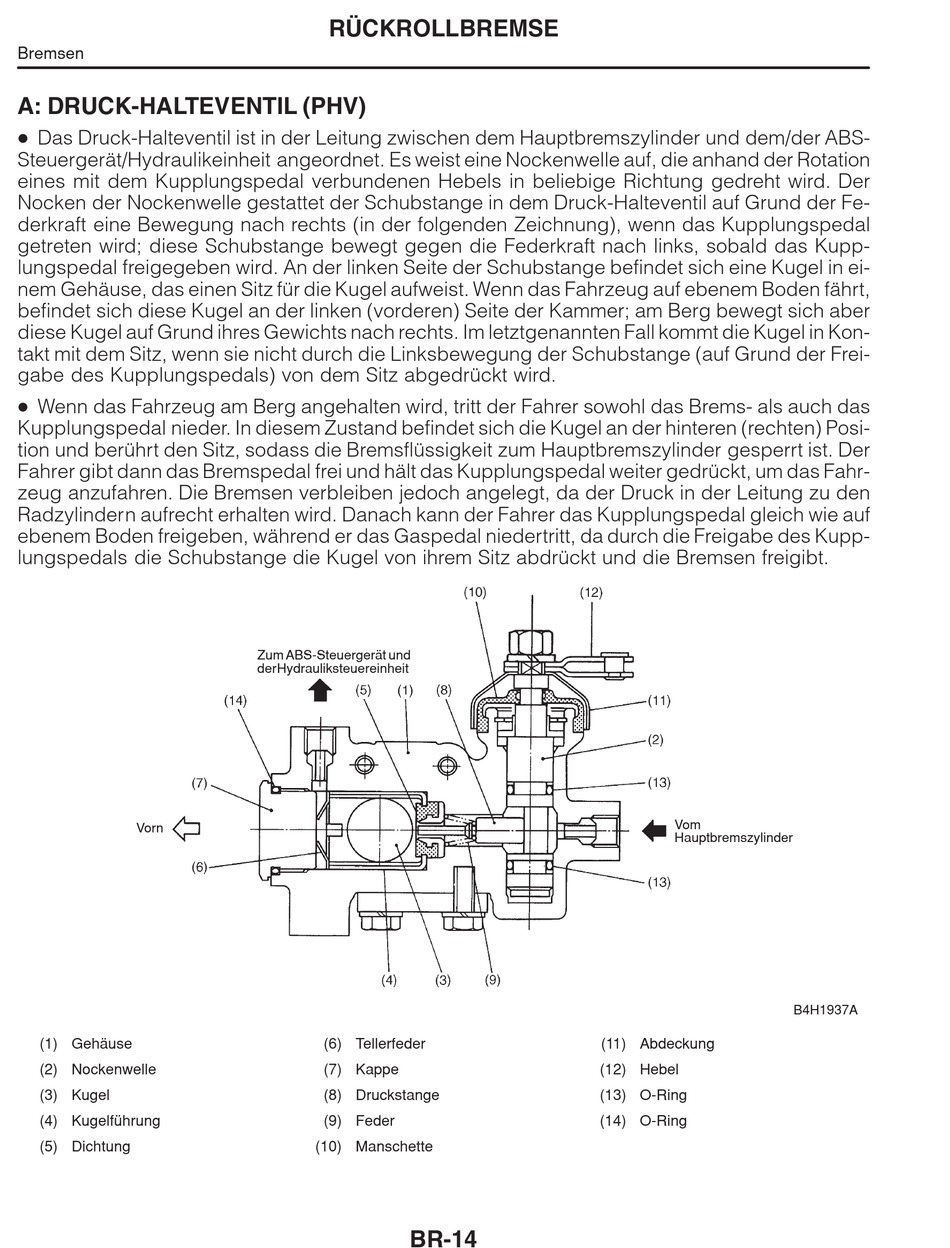

A: DRUCK-HALTEVENTIL (PHV)
D
Das Druck-Halteventil ist in der Leitung zwischen dem Hauptbremszylinder und dem/der ABS-
Steuergerät/Hydraulikeinheit angeordnet. Es weist eine Nockenwelle auf, die anhand der Rotation
eines mit dem Kupplungspedal verbundenen Hebels in beliebige Richtung gedreht wird. Der
Nocken der Nockenwelle gestattet der Schubstange in dem Druck-Halteventil auf Grund der Fe-
derkraft eine Bewegung nach rechts (in der folgenden Zeichnung), wenn das Kupplungspedal
getreten wird; diese Schubstange bewegt gegen die Federkraft nach links, sobald das Kupp-
lungspedal freigegeben wird. An der linken Seite der Schubstange befindet sich eine Kugel in ei-
nem Gehäuse, das einen Sitz für die Kugel aufweist. Wenn das Fahrzeug auf ebenem Boden fährt,
befindet sich diese Kugel an der linken (vorderen) Seite der Kammer; am Berg bewegt sich aber
diese Kugel auf Grund ihres Gewichts nach rechts. Im letztgenannten Fall kommt die Kugel in Kon-
takt mit dem Sitz, wenn sie nicht durch die Linksbewegung der Schubstange (auf Grund der Frei-
gabe des Kupplungspedals) von dem Sitz abgedrückt wird.
D
Wenn das Fahrzeug am Berg angehalten wird, tritt der Fahrer sowohl das Brems- als auch das
Kupplungspedal nieder. In diesem Zustand befindet sich die Kugel an der hinteren (rechten) Posi-
tion und berührt den Sitz, sodass die Bremsflüssigkeit zum Hauptbremszylinder gesperrt ist. Der
Fahrer gibt dann das Bremspedal frei und hält das Kupplungspedal weiter gedrückt, um das Fahr-
zeug anzufahren. Die Bremsen verbleiben jedoch angelegt, da der Druck in der Leitung zu den
Radzylindern aufrecht erhalten wird. Danach kann der Fahrer das Kupplungspedal gleich wie auf
ebenem Boden freigeben, während er das Gaspedal niedertritt, da durch die Freigabe des Kupp-
lungspedals die Schubstange die Kugel von ihrem Sitz abdrückt und die Bremsen freigibt.
Vorn
(1) Gehäuse
(2) Nockenwelle
(3) Kugel
(4) Kugelführung
(5) Dichtung
RÜCKROLLBREMSE
Zum ABS-Steuergerät und
der Hydrauliksteuereinheit
(6) Tellerfeder
(7) Kappe
(8) Druckstange
(9) Feder
(10) Manschette
BR-14
Vom
Hauptbremszylinder
(11) Abdeckung
(12) Hebel
(13) O-Ring
(14) O-Ring
B4H1937A
