Einspritzanlage (Kraftstoffsystem)
E: NOCKENWELLEN-POSITIONSSENSOR
D
Der Nockenwellen-Positionssensor befindet sich an der Nockenwellenstütze. Er stellt immer
den Verbrennungstakt in dem jeweiligen Zylinder fest.
D
Der Sensor generiert einen Impuls, wenn einer der Überstände an der Rückseite der linken
Nockenwellen-Zahnriemenscheibe an dem Sensor vorbeigeführt wird. Das Motor-Steuergerät
stellt die Nockenwellen-Winkelposition durch Zählung dieser Impuls fest.
Die interne Konstruktion und das grundlegende Betriebsprinzip des Nockenwellen-Positionssen-
sors sind ähnlich zu den des Kurbelwellen-Positionssensors. Insgesamt siegen Überstände (je-
weils ein Überstand an zwei Stellen, zwei Überstände an einer Stelle und drei Überstände an einer
Stelle) sind in vier gleichen Teilen an der Zahnriemenscheibe angeordnet, wie es nachfolgend ge-
zeigt ist.

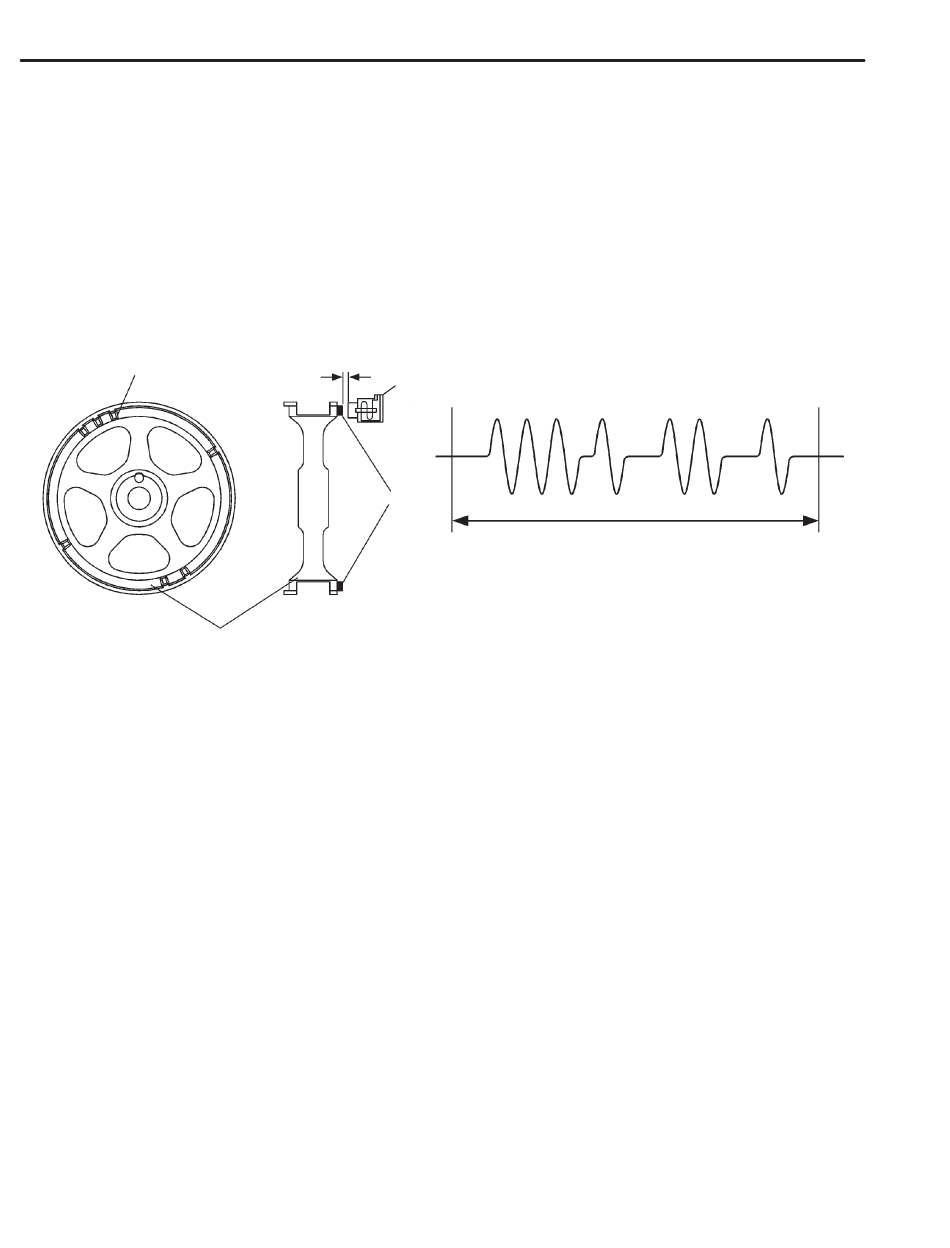

Überstand
Nockenwellen-Zahnriemenscheibe
SENSOREN UND SCHALTER
Luftspalt
Nockenwellen-
Positionssensor
Überstand
FU-20
D Zylinder-Identifikationssignal
Eine Drehung der Nockenwelle
(Zwei Drehungen der Kurbelwelle)
