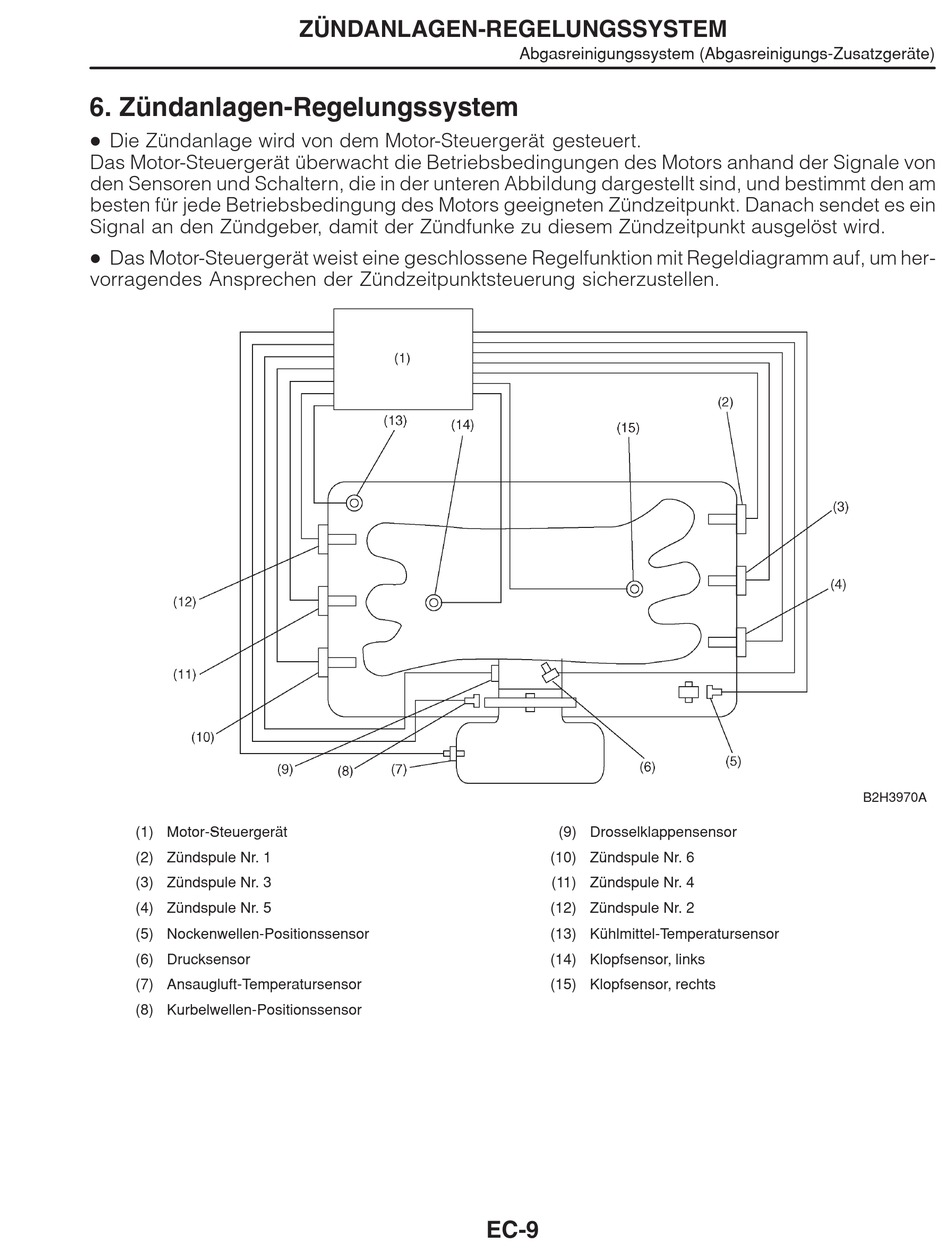

6. Zündanlagen-Regelungssystem
D
Die Zündanlage wird von dem Motor-Steuergerät gesteuert.
Das Motor-Steuergerät überwacht die Betriebsbedingungen des Motors anhand der Signale von
den Sensoren und Schaltern, die in der unteren Abbildung dargestellt sind, und bestimmt den am
besten für jede Betriebsbedingung des Motors geeigneten Zündzeitpunkt. Danach sendet es ein
Signal an den Zündgeber, damit der Zündfunke zu diesem Zündzeitpunkt ausgelöst wird.
D
Das Motor-Steuergerät weist eine geschlossene Regelfunktion mit Regeldiagramm auf, um her-
vorragendes Ansprechen der Zündzeitpunktsteuerung sicherzustellen.
(1) Motor-Steuergerät
(2) Zündspule Nr. 1
(3) Zündspule Nr. 3
(4) Zündspule Nr. 5
(5) Nockenwellen-Positionssensor
(6) Drucksensor
(7) Ansaugluft-Temperatursensor
(8) Kurbelwellen-Positionssensor
ZÜNDANLAGEN-REGELUNGSSYSTEM
Abgasreinigungssystem (Abgasreinigungs-Zusatzgeräte)
(9) Drosselklappensensor
(10) Zündspule Nr. 6
(11) Zündspule Nr. 4
(12) Zündspule Nr. 2
(13) Kühlmittel-Temperatursensor
(14) Klopfsensor, links
(15) Klopfsensor, rechts
EC-9
B2H3970A
