Kühlanlage
3. Kühlmittelpumpe
Die Kühlmittelpumpe sitzt links vorne am Zylinderblock und wird vom Motor über den Zahnriemen
angetrieben. Der Thermostat sitzt im Kühlmitteleinlauf an der Unterseite der Kühlmittelpumpe. Bei
rotierendem Flügelrad der Pumpe wird das Kühlmittel aus der unteren Leitung (an das der Kühler-
schlauch angeschlossen ist) über den Thermostat in die Kühlmittelpumpe angesaugt. Danach
strömt das Kühlmittel entlang des Flügelradumfangs weiter und wird in Abhängigkeit von der Kühl-
mittel-Temperatur zur Zirkulation durch den Kreislauf abgelassen.

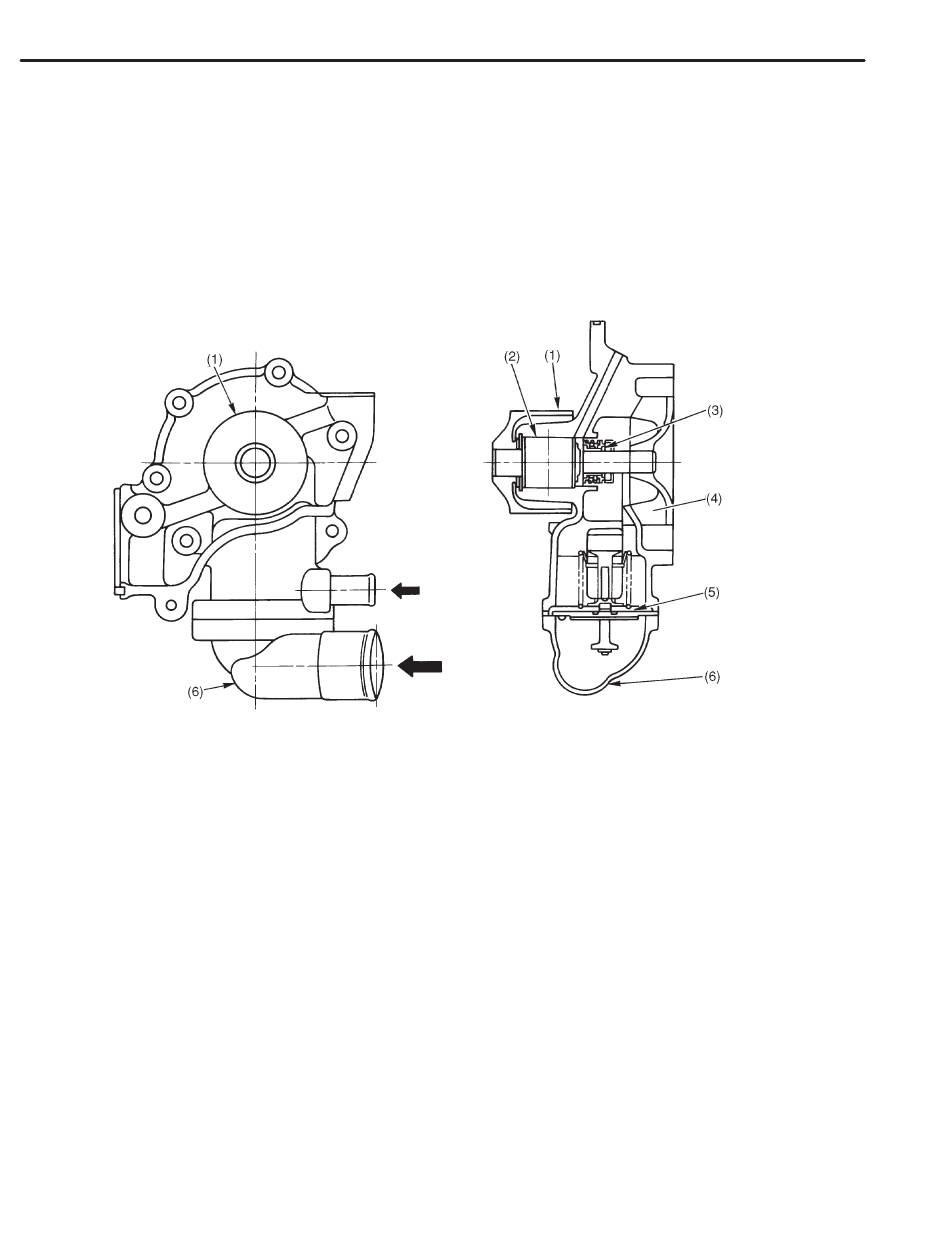

(1) Riemenscheibe
(2) Kugellager
KÜHLMITTELPUMPE
Vom Bypass- und/
oder Heizungskreis
Vom Kühler
(bei geöffnetem
Thermostat)
(3) Gleitringdichtung
(4) Flügelrad
CO-4
(5) Thermostat
(6) Thermostatgehäuse
H2H2324C
