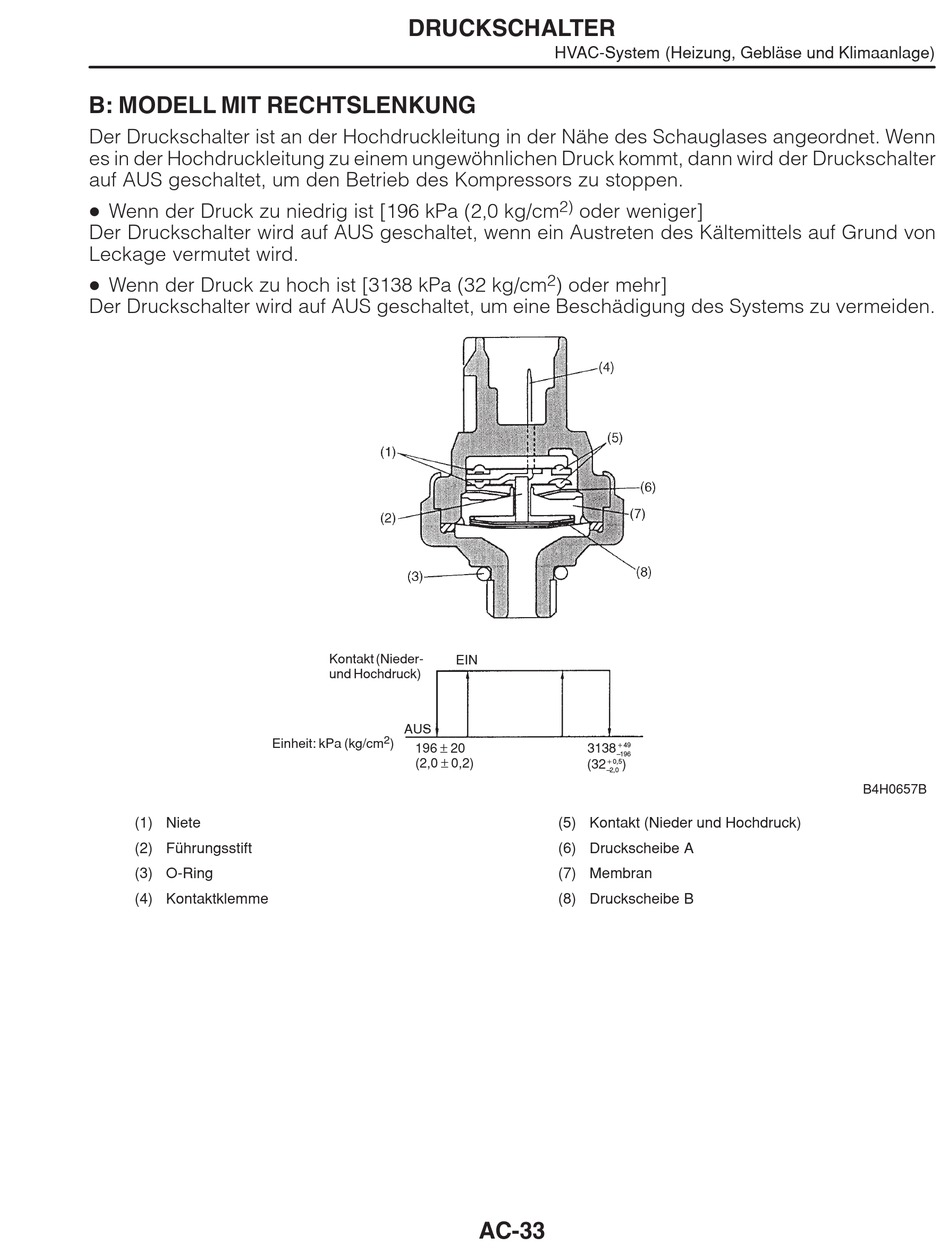

B: MODELL MIT RECHTSLENKUNG
Der Druckschalter ist an der Hochdruckleitung in der Nähe des Schauglases angeordnet. Wenn
es in der Hochdruckleitung zu einem ungewöhnlichen Druck kommt, dann wird der Druckschalter
auf AUS geschaltet, um den Betrieb des Kompressors zu stoppen.
D
Wenn der Druck zu niedrig ist [196 kPa (2,0 kg/cm
Der Druckschalter wird auf AUS geschaltet, wenn ein Austreten des Kältemittels auf Grund von
Leckage vermutet wird.
D
Wenn der Druck zu hoch ist [3138 kPa (32 kg/cm
Der Druckschalter wird auf AUS geschaltet, um eine Beschädigung des Systems zu vermeiden.
(1) Niete
(2) Führungsstift
(3) O-Ring
(4) Kontaktklemme
DRUCKSCHALTER
Kontakt (Nieder-
und Hochdruck)
AUS
2
Einheit: kPa (kg/cm
)
196 ± 20
(2,0 ± 0,2)
HVAC-System (Heizung, Gebläse und Klimaanlage)
2)
oder weniger]
2
) oder mehr]
EIN
)49
3138
–196
)0,5
(32
)
–2,0
(5) Kontakt (Nieder und Hochdruck)
(6) Druckscheibe A
(7) Membran
(8) Druckscheibe B
AC-33
B4H0657B
