D

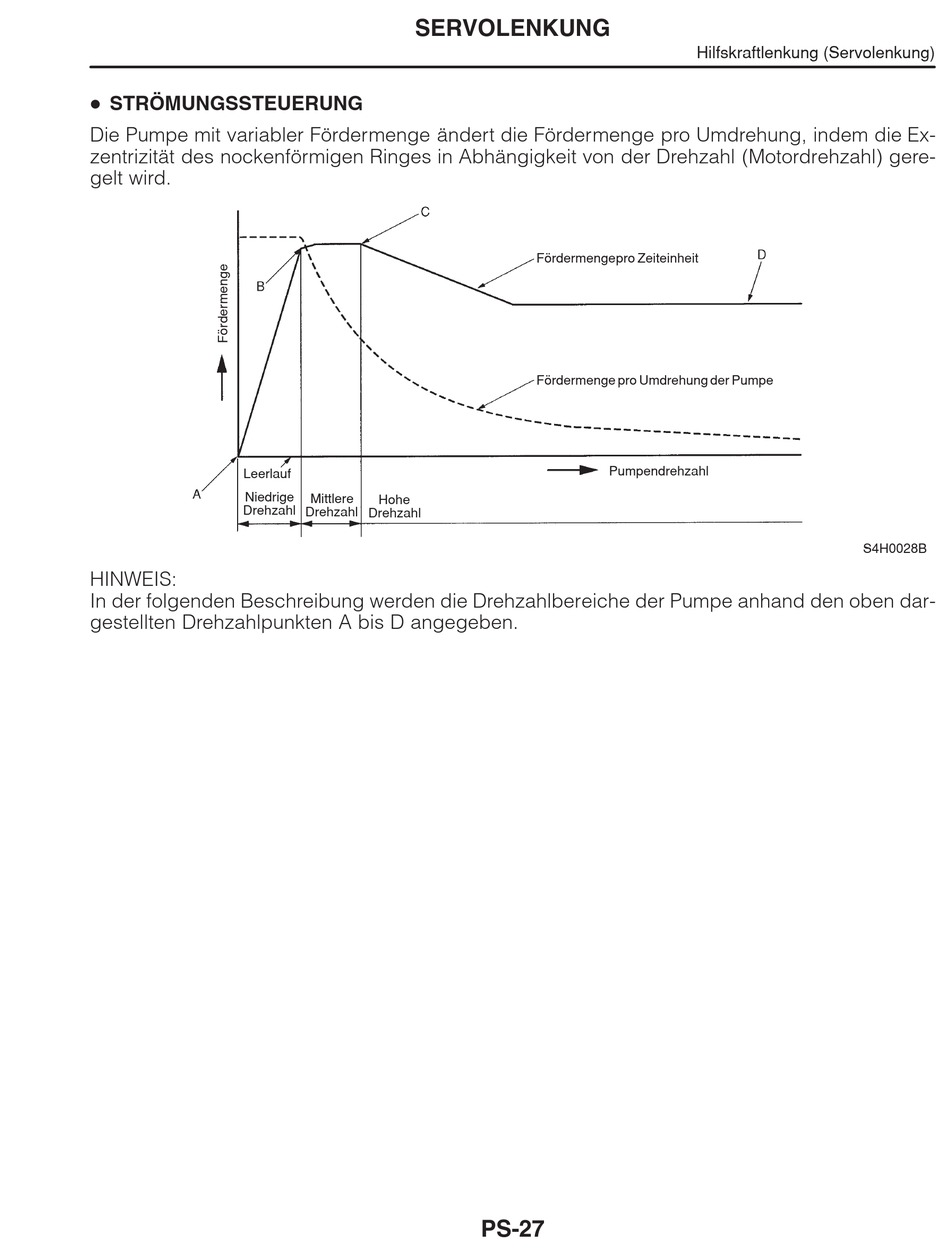

STRÖMUNGSSTEUERUNG
Die Pumpe mit variabler Fördermenge ändert die Fördermenge pro Umdrehung, indem die Ex-
zentrizität des nockenförmigen Ringes in Abhängigkeit von der Drehzahl (Motordrehzahl) gere-
gelt wird.
Leerlauf
Niedrige
Drehzahl
HINWEIS:
In der folgenden Beschreibung werden die Drehzahlbereiche der Pumpe anhand den oben dar-
gestellten Drehzahlpunkten A bis D angegeben.
SERVOLENKUNG
Mittlere
Hohe
Drehzahl
Drehzahl
PS-27
Hilfskraftlenkung (Servolenkung)
Fördermenge pro Zeiteinheit
Fördermenge pro Umdrehung der Pumpe
Pumpendrehzahl
S4H0028B
