KONSTRUKTION
Airbag-System

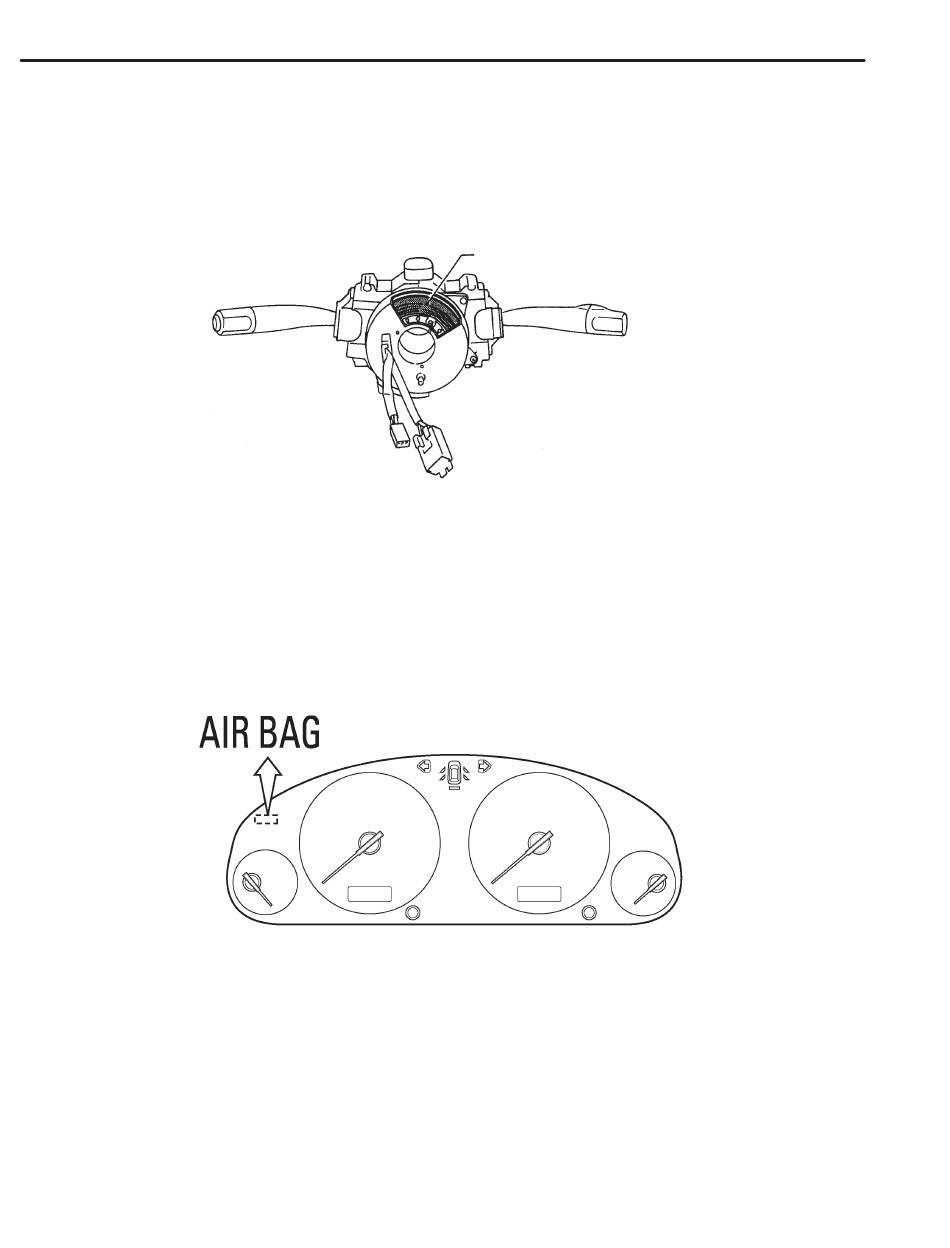

G: LENKROLLENSTECKER
Der Lenkrollenstecker befindet sich zwischen der Lenksäule und dem Lenkrad. Der Stecker ent-
hält ein in Spiralform eingerolltes Flachkabel. Das Kabel kann den Drehbewegungen des Lenk-
rades folgen und stellt die Verbindung zwischen dem Airbag-Modul im Lenkrad und dem Airbag-
Kabelbaum her, um die elektrischen Signale vom Airbag-Steuermodul übertragen zu können.
Flachkabel
S5H0013A
H: AIRBAG-WARNLEUCHTE
Die Airbag-Warnleuchte befindet sich in dem Kombiinstrument. Sie leuchtet auf, wenn ein
schlechter Anschluss vorhanden ist oder wenn das Airbag-Steuergerät eine abnormale Bedin-
gung feststellt. Wenn das Airbag-System normal ist, leuchtet diese Warnleuchte beim Einschalten
des Zündanlassschalters auf und erlischt etwa sieben Sekunden später.
B5H0633
I: KABELBAUM
Der Kabelbaum des SRS-Airbags ist mit einer gelben Schutzhülle umgeben und kann daher leicht
von den Kabelbäumen anderer Systeme unterschieden werden.
AB-12
