Mechanik

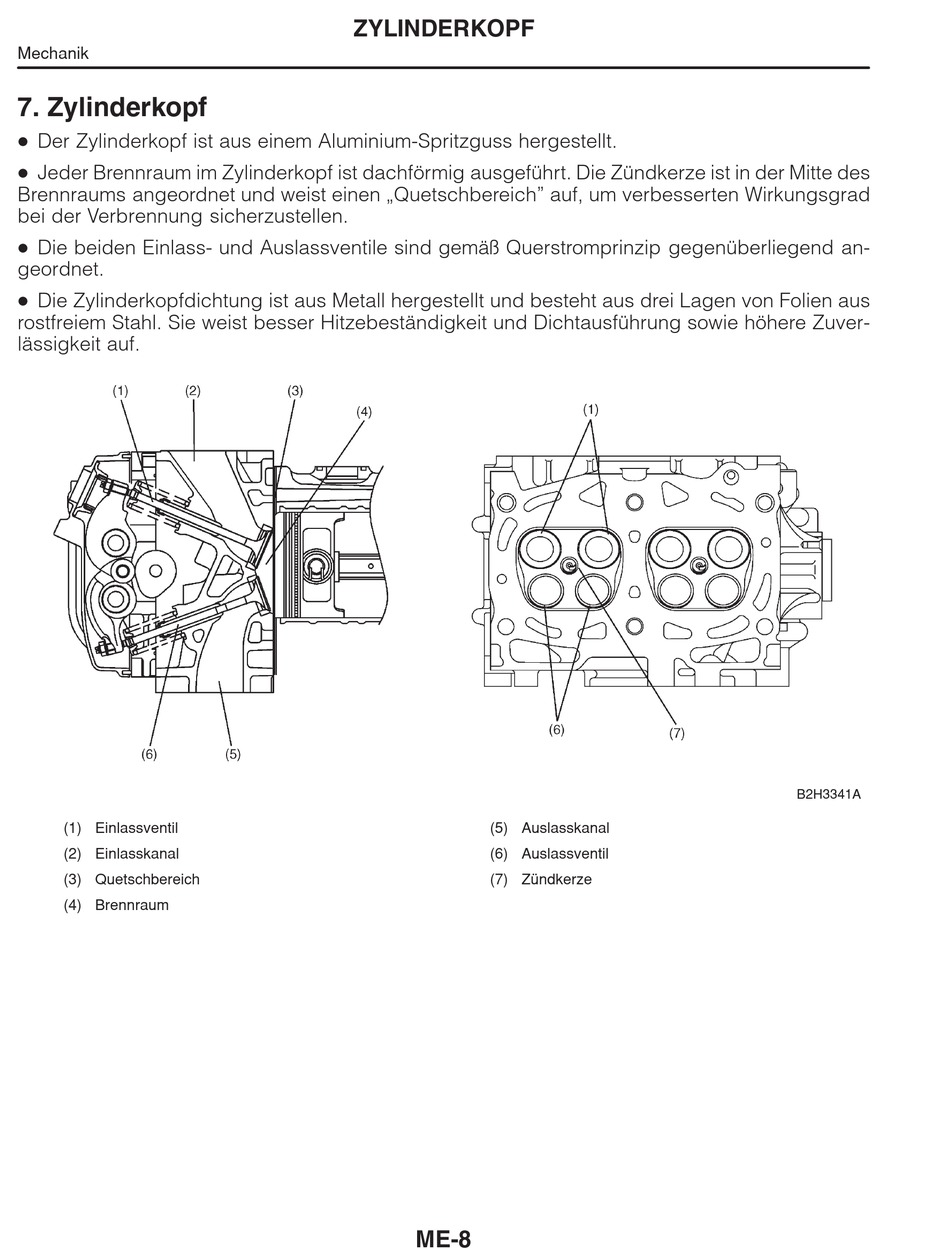

7. Zylinderkopf
D
Der Zylinderkopf ist aus einem Aluminium-Spritzguss hergestellt.
D
Jeder Brennraum im Zylinderkopf ist dachförmig ausgeführt. Die Zündkerze ist in der Mitte des
Brennraums angeordnet und weist einen „Quetschbereich" auf, um verbesserten Wirkungsgrad
bei der Verbrennung sicherzustellen.
D
Die beiden Einlass- und Auslassventile sind gemäß Querstromprinzip gegenüberliegend an-
geordnet.
D
Die Zylinderkopfdichtung ist aus Metall hergestellt und besteht aus drei Lagen von Folien aus
rostfreiem Stahl. Sie weist besser Hitzebeständigkeit und Dichtausführung sowie höhere Zuver-
lässigkeit auf.
(1) Einlassventil
(2) Einlasskanal
(3) Quetschbereich
(4) Brennraum
ZYLINDERKOPF
(5) Auslasskanal
(6) Auslassventil
(7) Zündkerze
ME-8
B2H3341A
