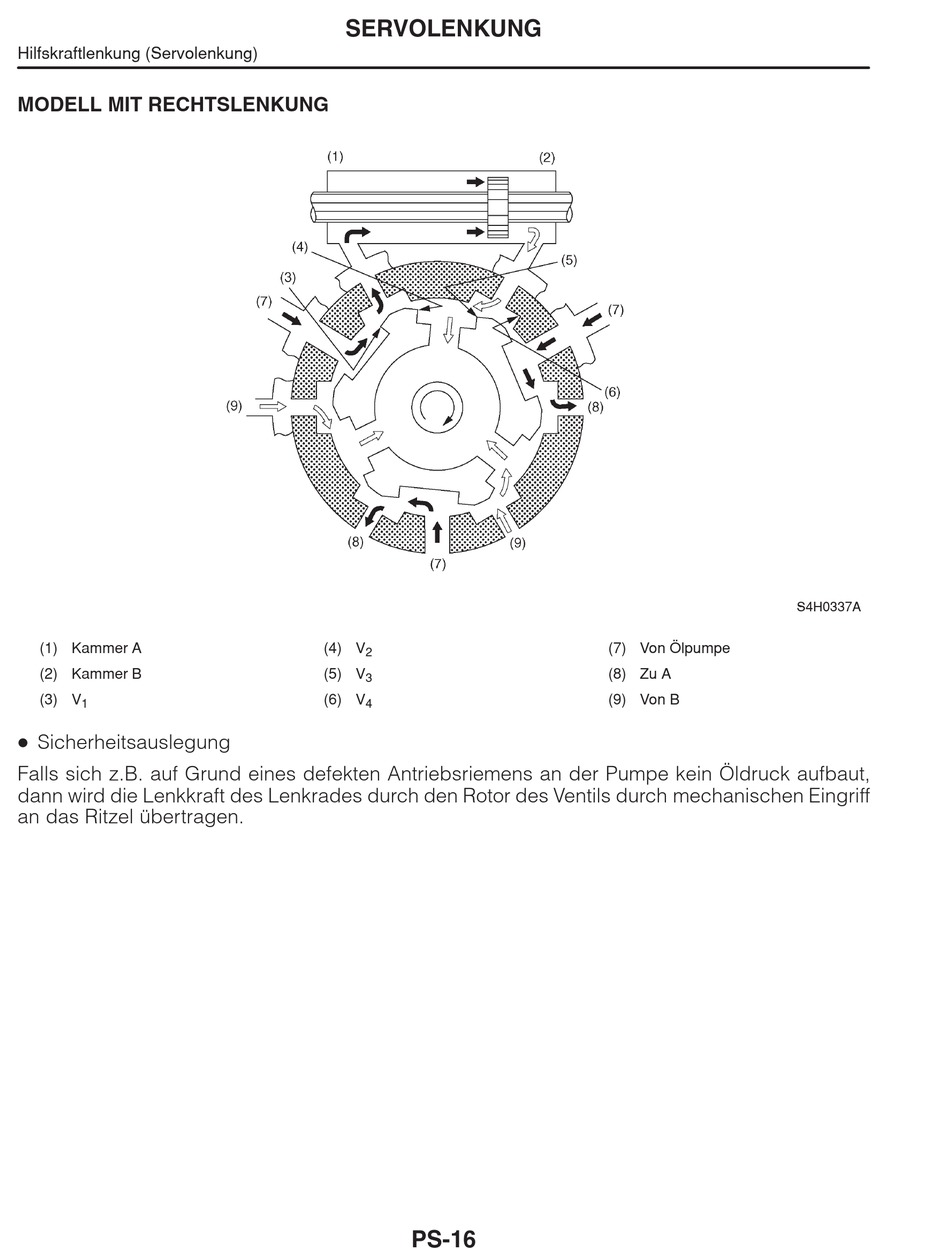

Hilfskraftlenkung (Servolenkung)
MODELL MIT RECHTSLENKUNG
(1) Kammer A
(2) Kammer B
(3) V
1
D
Sicherheitsauslegung
Falls sich z.B. auf Grund eines defekten Antriebsriemens an der Pumpe kein Öldruck aufbaut,
dann wird die Lenkkraft des Lenkrades durch den Rotor des Ventils durch mechanischen Eingriff
an das Ritzel übertragen.
SERVOLENKUNG
(4) V
2
(5) V
3
(6) V
4
PS-16
(7) Von Ölpumpe
(8) Zu A
(9) Von B
S4H0337A
