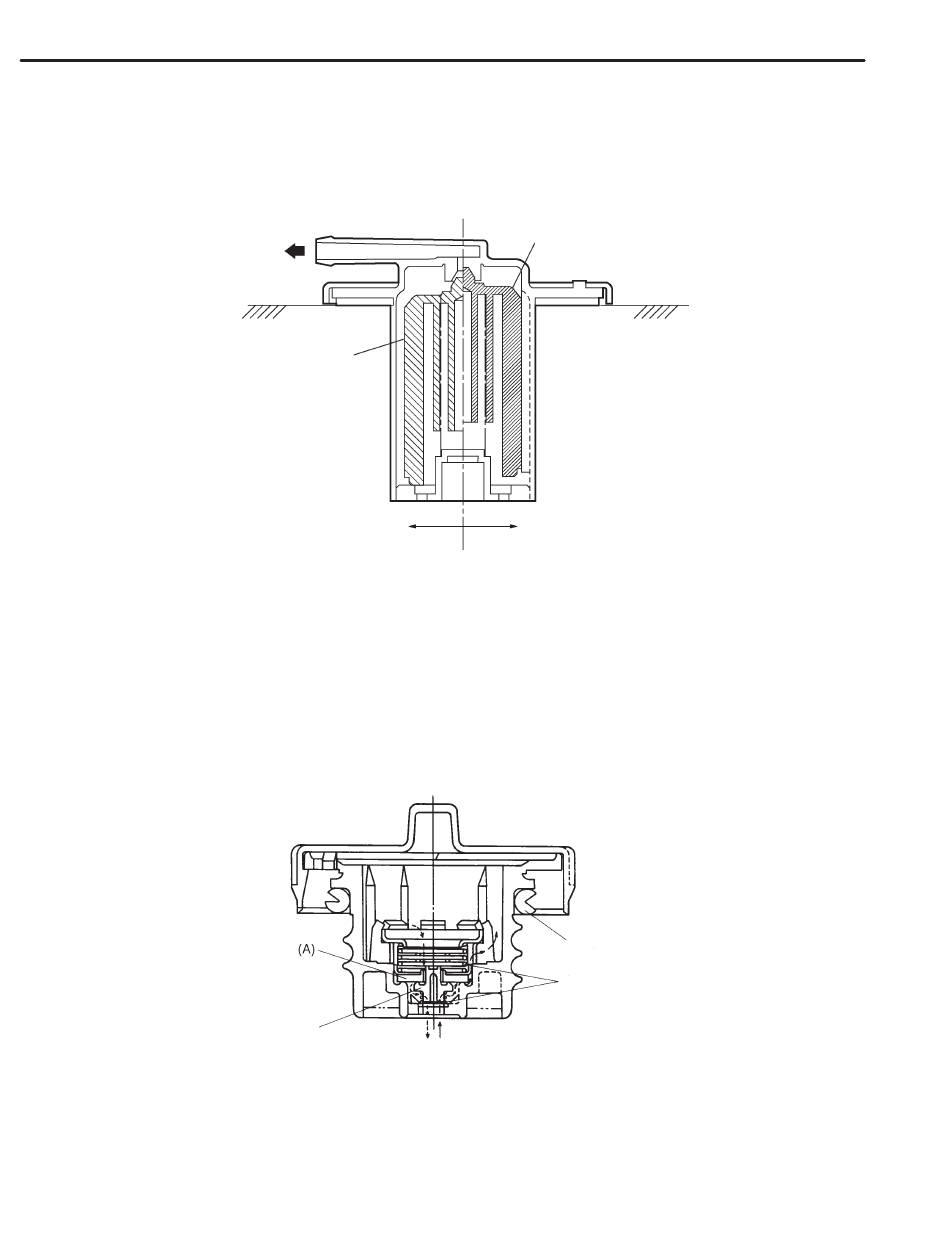

Abgasreinigungssystem (Abgasreinigungs-Zusatzgeräte)
B: KRAFTSTOFFABSCHALTVENTIL
Das Kraftstoffabschaltventil ist in die Verdunstungsleitung des Kraftstofftankdeckels eingebaut.
Der ansteigende Pegel des Kraftstoffs von dem Kraftstofftank verursacht eine Auf- und Abbewe-
gung des Schwimmers, um die Deckelbohrung zu schließen, sodass kein Kraftstoff in die Ver-
dunstungsleitung eindringen kann.
Zum
Aktivkohlebehälter
C: KRAFTSTOFFTANKDECKEL
Ein Überdruckventil wird verwendet, um einen Unterdruck im Kraftstofftank aufgrund einer Stö-
rung in der Verdunstungsleitung zu verhindern.
Bei normalen Bedingungen ist das Einfüllrohr an dem Punkt (A) und an der gegen das Ende des
Einfüllrohres gedrückten Dichtung abgedichtet. Wenn es zu einem Unterdruck im Tank kommt,
dann zwingt der atmosphärische Luftdruck die Feder nach unten, um das Ventil zu öffnen; daher
wird Luft in den Kraftstofftank eingelassen, um den Innendruck zu regulieren.
KRAFTSTOFFVERDUNSTUNGSSYSTEM
Schwimmer
Ventil geöffnet
Ventil
Schwimmer
Kraftstoffläche
innerhalb des Tanks
Ventil geschlossen
Dichtung
Feder
EC-12
B2H3342B
B2H0395A
