F: AIRBAG-STECKER
1. BESCHREIBUNG
Der SRS-Airbag verwendet einen Stecker mit doppeltem Verriegelungsmechanismus und Kop-
pelfehler-Feststellmechanismus für erhöhte Zuverlässigkeit. Falls die Kopplung nicht vollständig
ist, leuchtet die Airbag-Warnleuchte in dem Kombiinstrument auf.
2. STECKER ZWISCHEN AIRBAG-KABELBAUM UND AIRBAG-KABELBAUM
Abtrennung:
(1)
(2)
(3)
Verbindung:
Den Stecker halb in den anderen einschieben, bis ein Einrastgeräusch vernommen wird.

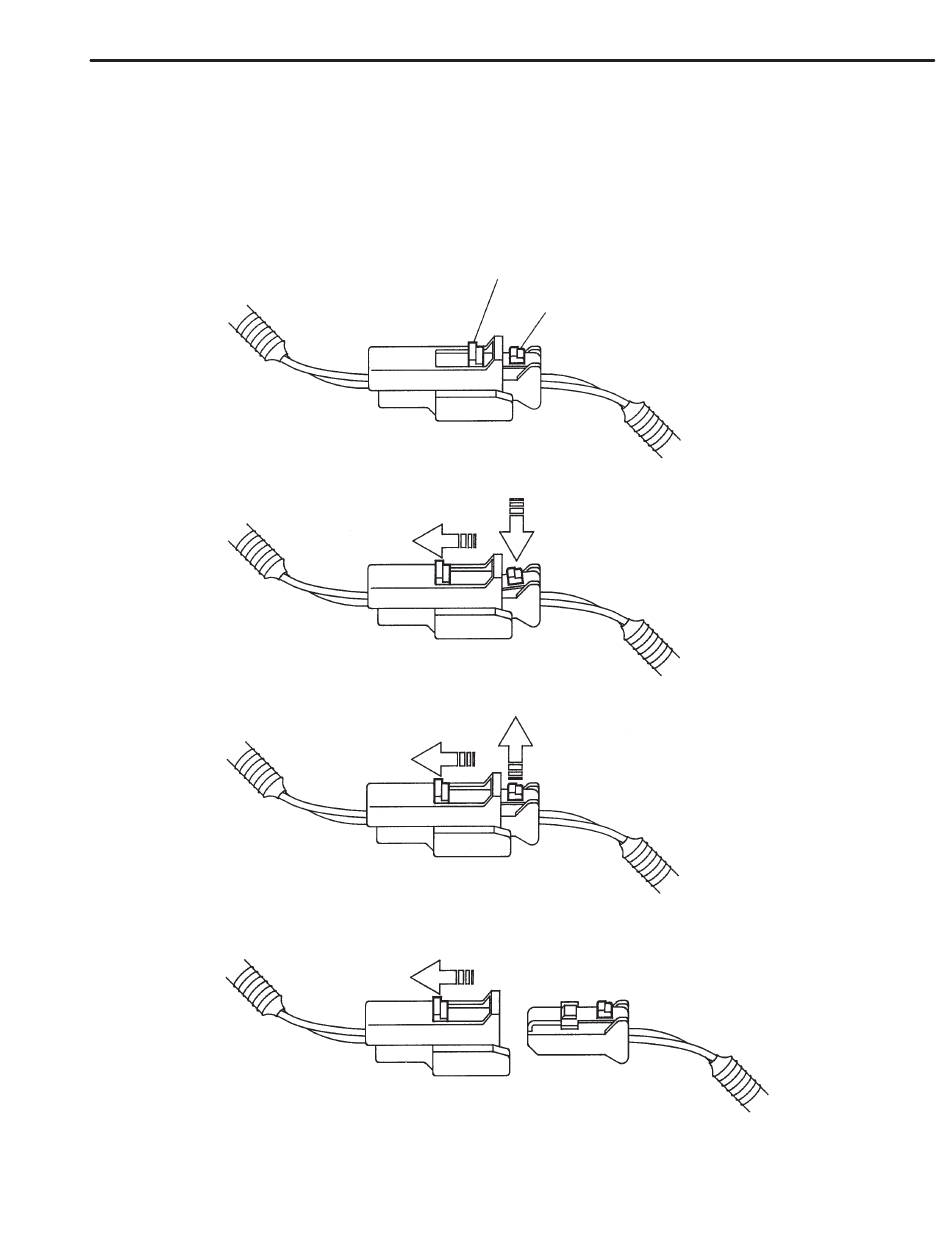

KONSTRUKTION
Gleitverriegelung
Verriegelungsarm
Schritt 1
(Drücken)
Schritt 2
(Schieben und halten)
Schritt 3
(Freigeben)
Schritt 2
(Zurückhalten)
Schritt 2
(Zurückhalten)
Schritt 4
(Abtrennen)
AB-9
Airbag-System
