Scheibe/Fenstern/Spiegel

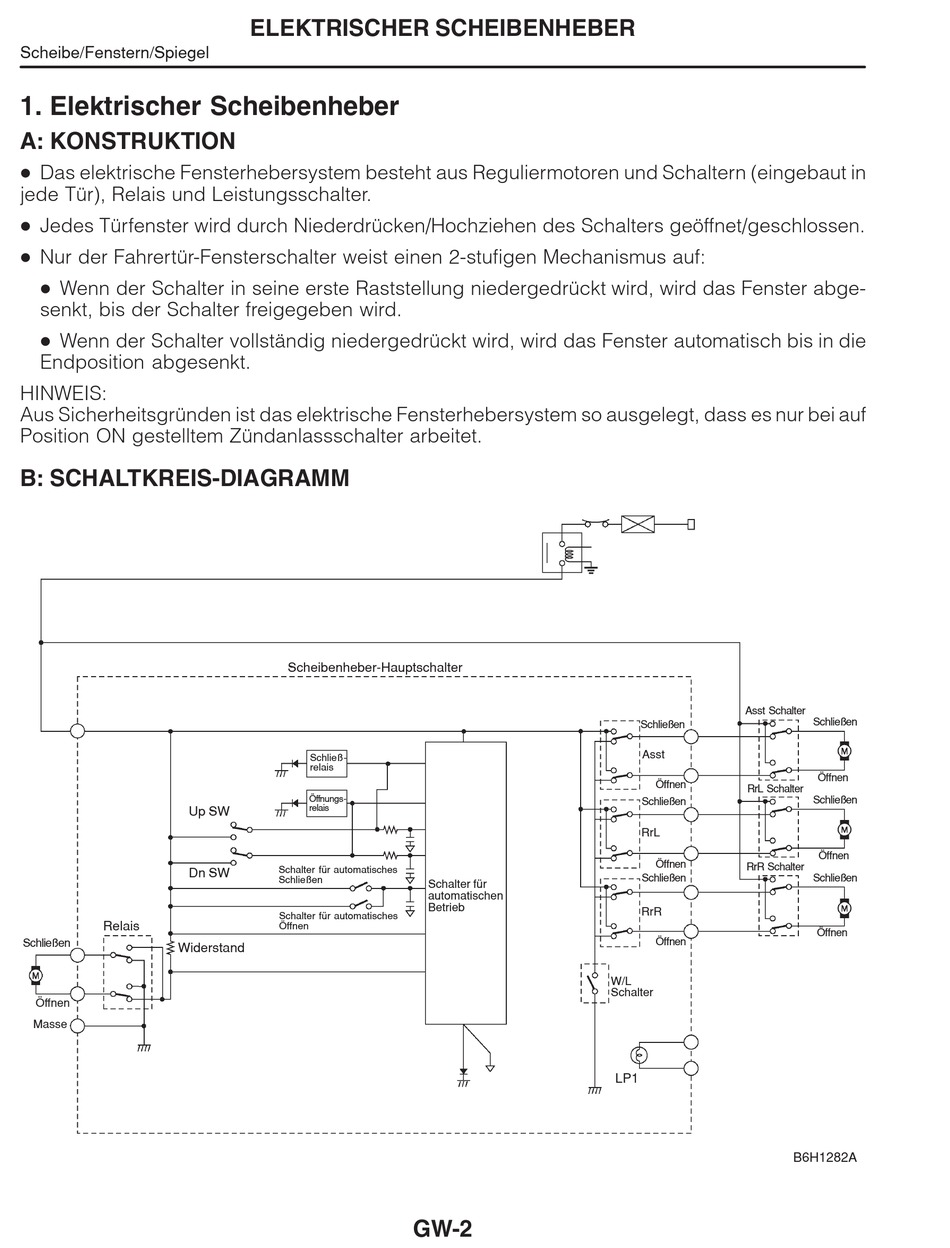

1. Elektrischer Scheibenheber
A: KONSTRUKTION
D
Das elektrische Fensterhebersystem besteht aus Reguliermotoren und Schaltern (eingebaut in
jede Tür), Relais und Leistungsschalter.
D
Jedes Türfenster wird durch Niederdrücken/Hochziehen des Schalters geöffnet/geschlossen.
D
Nur der Fahrertür-Fensterschalter weist einen 2-stufigen Mechanismus auf:
D
Wenn der Schalter in seine erste Raststellung niedergedrückt wird, wird das Fenster abge-
senkt, bis der Schalter freigegeben wird.
D
Wenn der Schalter vollständig niedergedrückt wird, wird das Fenster automatisch bis in die
Endposition abgesenkt.
HINWEIS:
Aus Sicherheitsgründen ist das elektrische Fensterhebersystem so ausgelegt, dass es nur bei auf
Position ON gestelltem Zündanlassschalter arbeitet.
B: SCHALTKREIS-DIAGRAMM
Up SW
Dn SW
Relais
Schließen
Widerstand
Öffnen
Masse
ELEKTRISCHER SCHEIBENHEBER
Scheibenheber-Hauptschalter
Schließ-
relais
Öffnungs-
relais
Schalter für automatisches
Schließen
Schalter für
automatischen
Betrieb
Schalter für automatisches
Öffnen
GW-2
Asst Schalter
Schließen
Asst
Öffnen
RrL Schalter
Schließen
RrL
Öffnen
RrR Schalter
Schließen
RrR
Öffnen
W/L
Schalter
LP1
Schließen
Öffnen
Schließen
Öffnen
Schließen
Öffnen
B6H1282A
