HVAC-System (Heizung, Gebläse und Klimaanlage)
8. Kühlkreislauf der Klimaanlage
A: ALLGEMEINES
Bei eingeschalteter Klimaanlage strömt das Kältemittel im Kreislauf durch die folgenden Kompo-
nenten: Kompressor, Kondensator, Trockenflasche und Verdampfer, und zurück zum Kompressor.
Der Kältemittelstrom durch die Verdampferschlange wird durch ein Expansionsventil reguliert,
das im Verdampfergehäuse untergebracht ist.
Um die Verdampfertemperatur innerhalb des festgelegten Bereichs zu halten, wird der Kompres-
sor entsprechend ein- und ausgeschaltet. Sobald die Temperatur der Verdampferschlange unter
einen festgelegten Wert absinkt, schaltet der Thermo-Steuerverstärker den Kompressor aus. So-
bald die Temperatur der Verdampferschlange einen festgelegten Wert überschreitet, setzt der
Thermo-Steuerverstärker den Kompressor wieder in Betrieb.
Der Kühlkreislauf wird durch den Druckschalter gegen übermäßig hohe und niedrige Drücke ge-
schützt. Sobald der Systemdruck die festgelegten Werte über- bzw. unterschreitet, schaltet der
Druckschalter den Kompressor aus.
Modell mit Linkslenkung
Kondensator
Hochdruck gasförmig
Saugdruck gasförmig
Hochdruck flüssig
Saugdruck flüssig
Kältemittelstrom

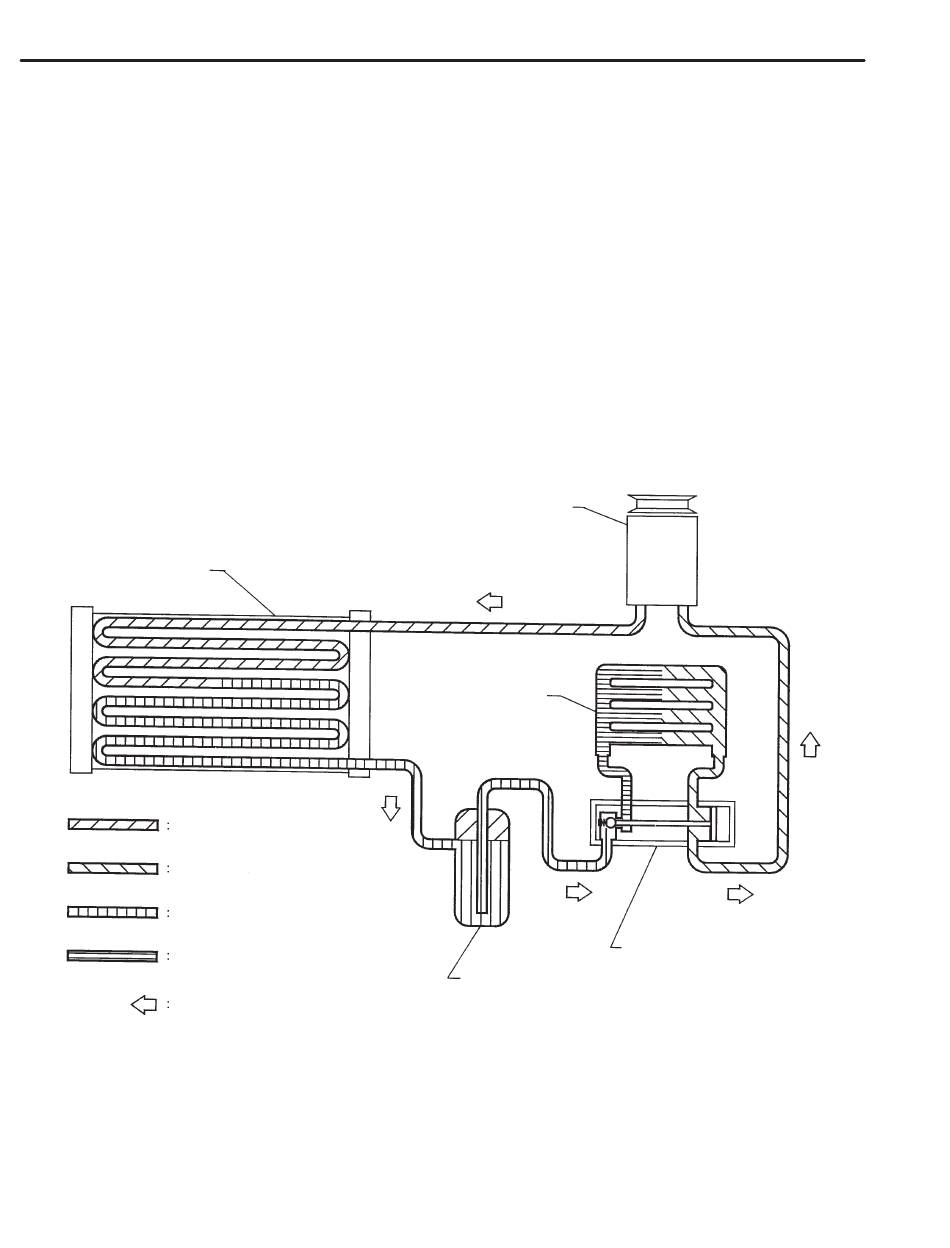

KÜHLKREISLAUF DER KLIMAANLAGE
Kompressor
Verdampfer
Trockenflasche
AC-12
Expansionsventil
S4H0003B
