Hilfskraftlenkung (Servolenkung)
B: LENKGETRIEBE
1. SERVOZYLINDER
Das Lenkgetriebe ist integriert mit dem Steuerventil und dem Servozylinder ausgeführt. Die Zahn-
stange dient als Servozylinder. Das Drehsteuerventil ist um die Ritzelwelle angebracht.
Das Drehsteuerventil und der Servozylinder sind durch Leitungen, in denen Hydrauliköl fließt, mit-
einander verbunden.

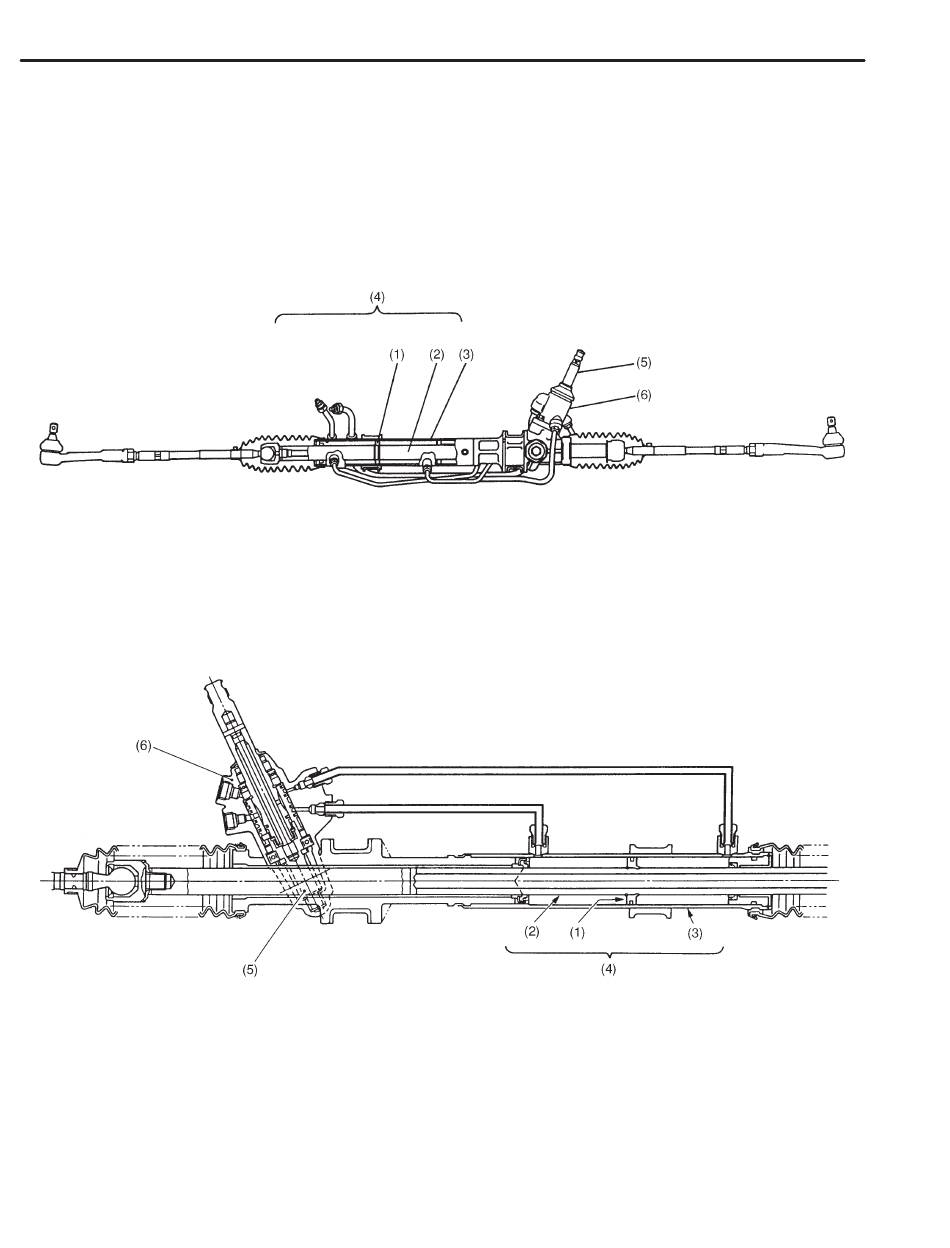

MODELL MIT LINKSLENKUNG
(1) Kolben
(2) Zahnstange
(3) Zylinder
MODELL MIT RECHTSLENKUNG
(1) Kolben
(2) Zahnstange
(3) Zylinder
SERVOLENKUNG
(4) Servozylinder
(5) Ritzelwelle
(6) Steuerventil
(4) Servozylinder
(5) Ritzelwelle
(6) Steuerventil
