HVAC-System (Heizung, Gebläse und Klimaanlage)
2. FUNKTION

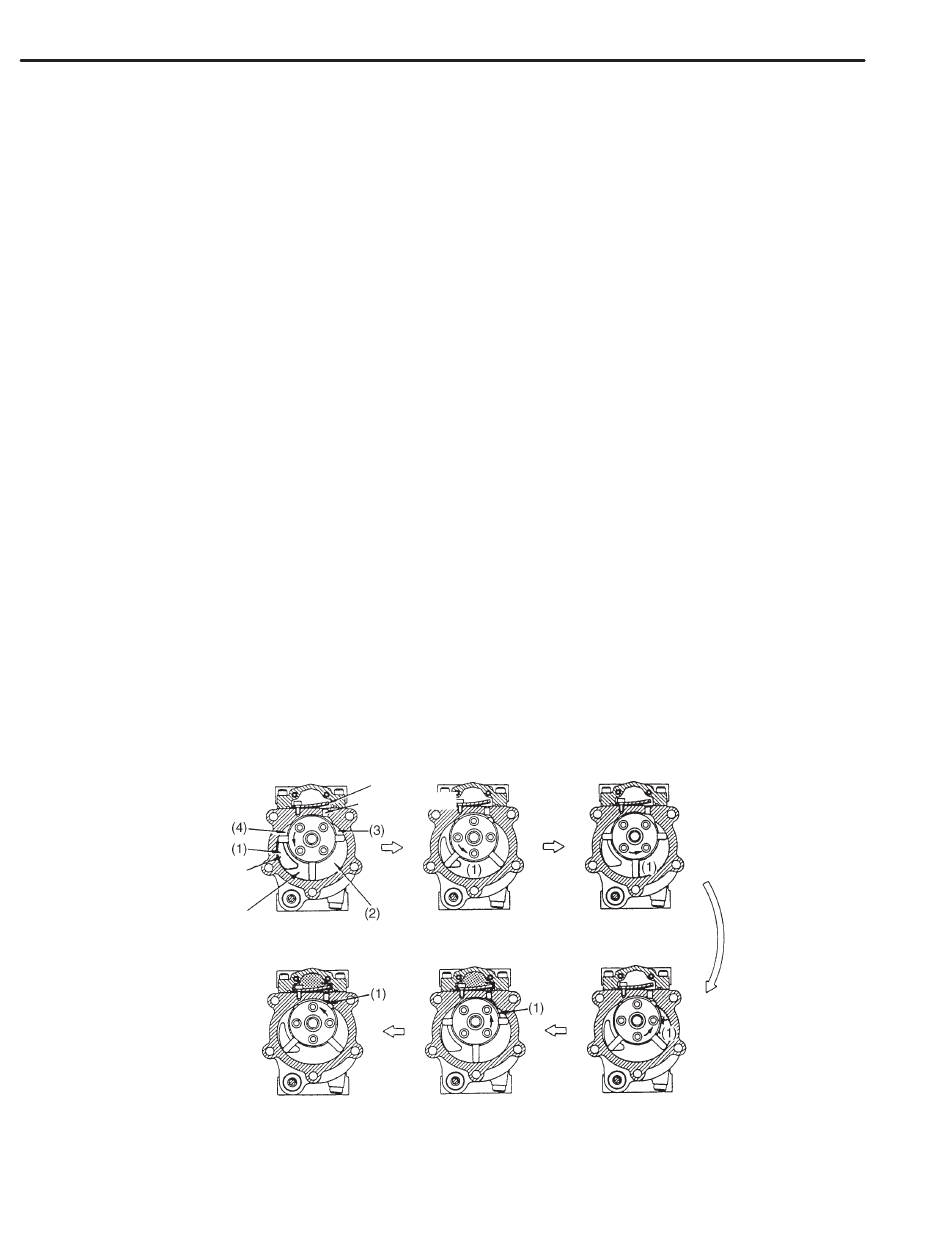

1) Beginn des Ansaugens — Ende des Ansaugens:
Während der Drehung des Kompressors tritt das Kältemittelgas durch den Ansaugschlauch aus
dem Verdampfer aus und gelangt in die innere Niederdruckkammer. Durch den Ansaugkanal im
vorderen Zylinderkopf gelangt das Kältemittelgas in die Zylinderkammer (1).
2) Beginn der Kompression:
Weitere Drehung des Rotors reduziert langsam das Volumen der Zylinderkammer (1). Das Kälte-
mittelgas in der Zylinderkammer wird daher komprimiert und der Druck steigt an.
Die Luftdichtigkeit zwischen den Flächen der Zylinderkammer und den Enden der Flügel wird
durch den Ölfilm aufrecht erhalten, der gleichzeitig den Zylinder und die Flügel schmiert.
3) Kompression — Beginn des Auslassens:
Wenn der Rotor weiter dreht und das Volumen in der Zylinderkammer (1) weiter reduziert wird, wird
das Kältemittelgas in einem immer kleiner werdenden Raum eingeschlossen. Der Druck des Käl-
temittelgases in der Zylinderkammer steigt daher weiter an.
Wenn dieser Druck höher als der Druck in der Hockdruckkammer im Ölabscheidergehäuse wird,
zwingt das Hochdruck-Kältemittelgas das Auslassventil zum Öffnen und gelangt in die Hoch-
druckkammer. Das Kältemittelgas wird danach in den Kondensator geleitet.
Der Druck in der Zylinderkammer (1) kann niedriger als der Druck in der Hochdruckkammer wer-
den. Falls dies eintritt, wird das Auslassventil durch den Druck der Hochdruckkammer geschlos-
sen, sodass ein Rückfluss des Kältemittelgases von der Hochdruckkammer in die Zylinderkam-
mer verhindert wird.
4) Ende des Auslassens:
Die Zylinderkammer (1), in der die Kompression und das Auslassen des Kältemittelgases been-
det wurden, wiederholt den oben beschriebenen Zyklus.
Die anderen Kammern (2), (3) und (4) führen auf die gleiche Weise wie die Zylinderkammer (1)
die Pumpenfunktion aus.
Ansaugkanal
Kältemittelgas
KOMPRESSOR
Auslassventil
Auslasskanal
Beginn des
Ende des
Ansaugens
Ansaugens
Ende des
Beginn des
Auslassens
Auslassens
AC-24
Beginn der
Kompression
Kompression
B4H0652B
