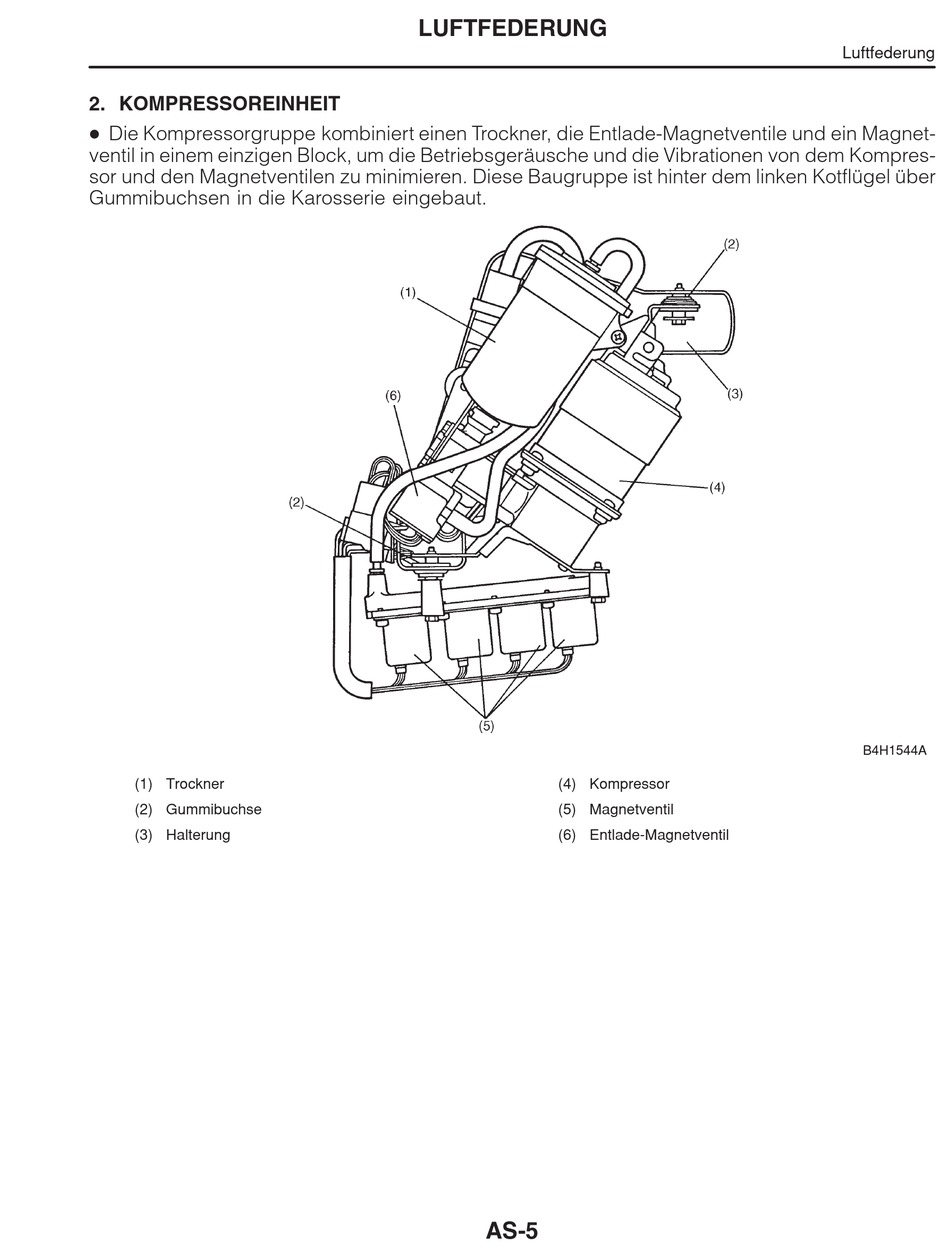

2. KOMPRESSOREINHEIT
D
Die Kompressorgruppe kombiniert einen Trockner, die Entlade-Magnetventile und ein Magnet-
ventil in einem einzigen Block, um die Betriebsgeräusche und die Vibrationen von dem Kompres-
sor und den Magnetventilen zu minimieren. Diese Baugruppe ist hinter dem linken Kotflügel über
Gummibuchsen in die Karosserie eingebaut.
(1) Trockner
(2) Gummibuchse
(3) Halterung
LUFTFEDERUNG
(4) Kompressor
(5) Magnetventil
(6) Entlade-Magnetventil
AS-5
Luftfederung
B4H1544A
