D: KURBELWELLEN-POSITIONSSENSOR
D
Der Kurbelwellen-Positionssensor ist auf der Ölpumpe installiert, die sich vorn in der Mitte des
Zylinderblocks befindet. Der Sensor generiert einen Impuls, wenn einer der Zähne am Umfang
des Kurbelwellen-Impulszahnrads (das mit der Kurbelwelle gemeinsam umläuft) am Kurbelwel-
len-Positionssensor vorbeibewegt wird. Das Motor-Steuergerät bestimmt die Kurbelwellen-Win-
kelposition durch Zählung der Anzahl dieser Impulse.
D

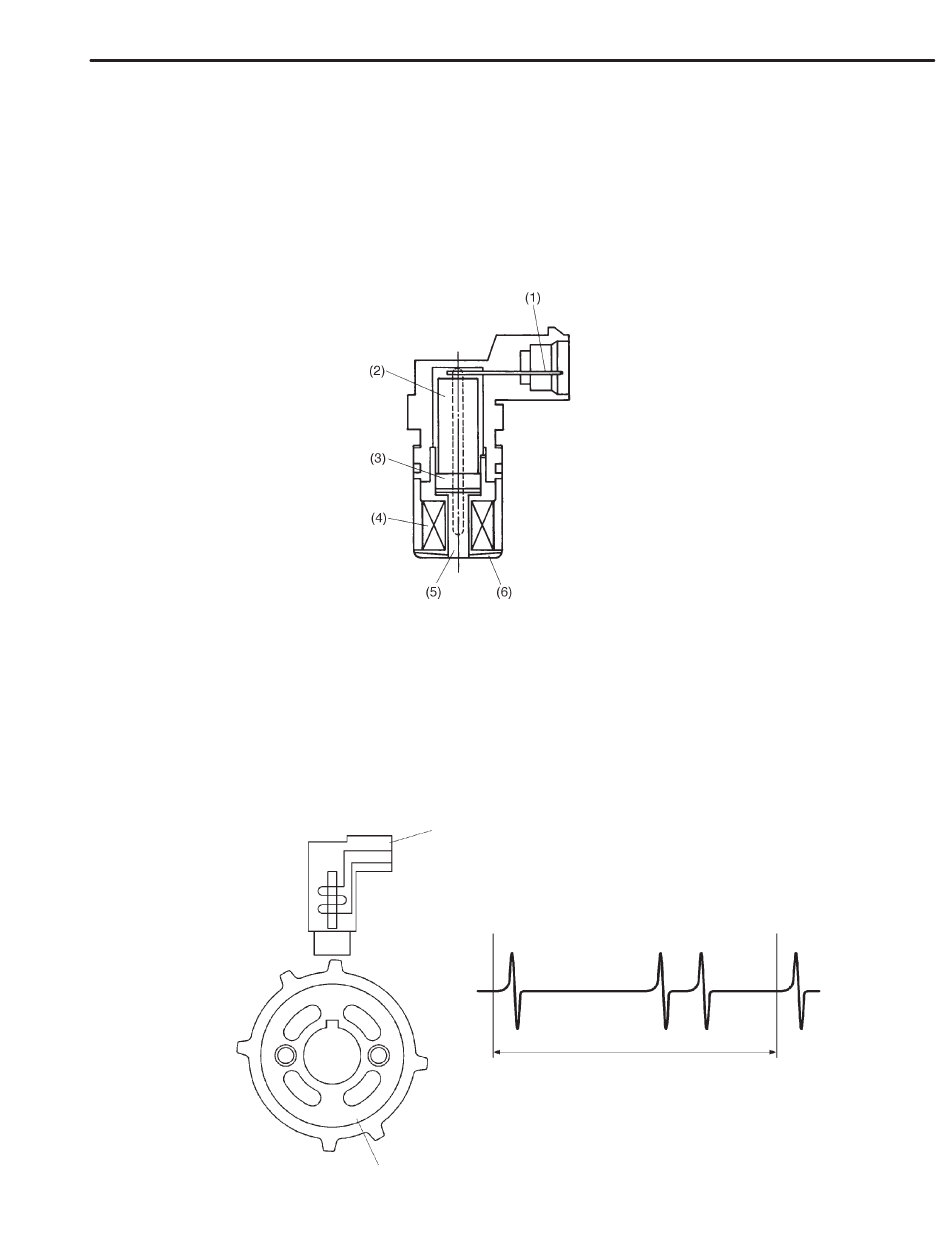

Der Kurbelwellen-Positionssensor ist ein Spritzgussteil und enthält einen Magnet, Kern, eine
Spule, Klemmen und andere Komponenten, wie es unten dargestellt ist.
(1) Klemme
(2) Jochkern
(3) Magnet
D
Bei drehender Kurbelwelle werden die einzelnen Zähne mit dem Kurbelwellen-Positionssensor
ausgerichtet. Dadurch ändert sich der magnetische Fluss in der Spule des Sensors, da der Luft-
spalt zwischen dem Impulsaufnehmer des Sensors und dem Zahnrad geändert wird. Die Luft-
spaltänderung induziert auf diese Weise einen Spannungsimpuls in dem Sensor, der an das Mo-
tor-Steuergerät übertragen wird.
SENSOREN UND SCHALTER
Kurbelwellen-Positionssensor
Kurbelwellen-Zahnriemenscheibe
FU-19
Einspritzanlage (Kraftstoffsystem)
(4) Spule
(5) Kern
(6) Deckel
Eine halbe Kurbelwellenumdrehung
B2H0407B
B2H1995A
