Abgasreinigungssystem (Abgasreinigungs-Zusatzgeräte)

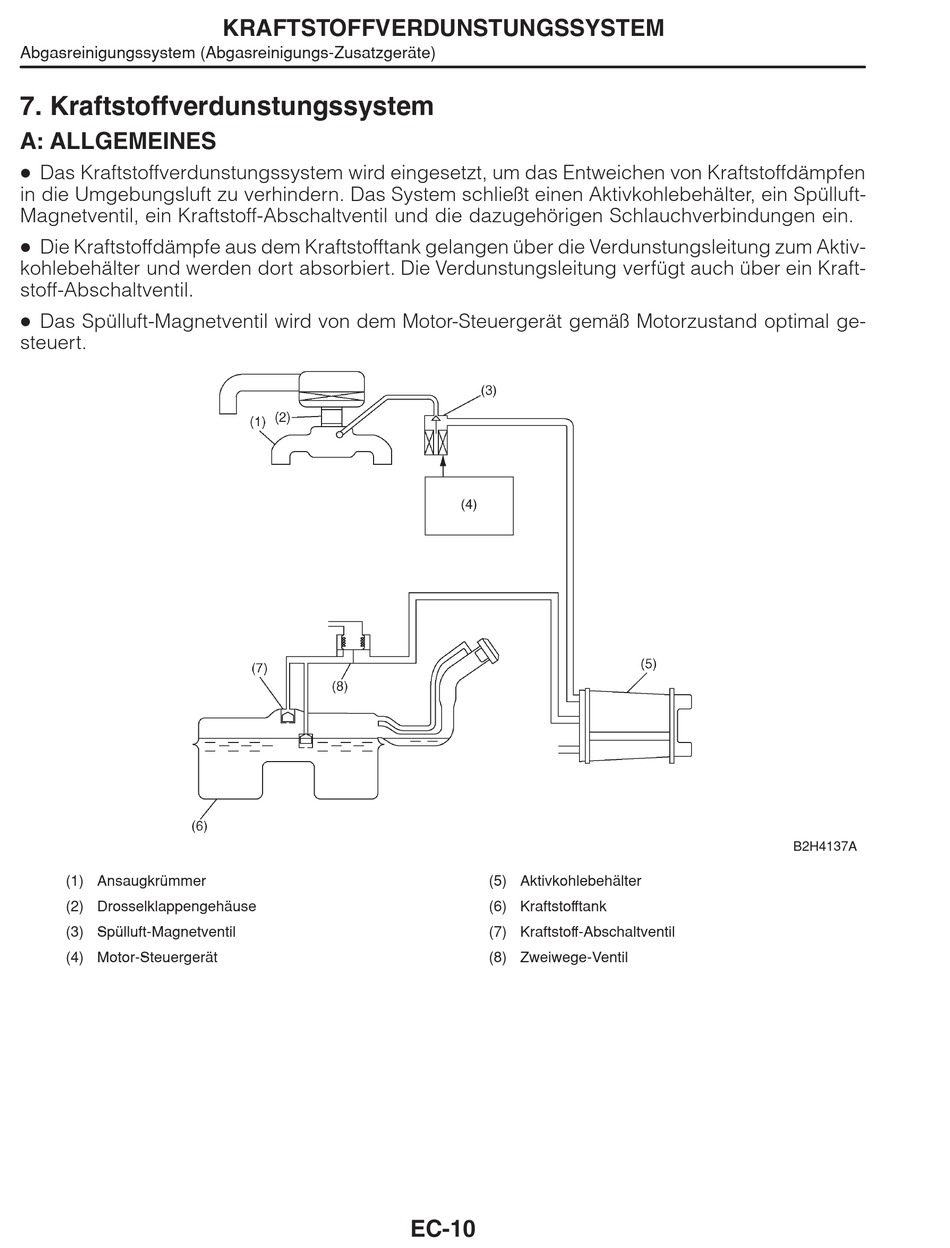

7. Kraftstoffverdunstungssystem
A: ALLGEMEINES
D
Das Kraftstoffverdunstungssystem wird eingesetzt, um das Entweichen von Kraftstoffdämpfen
in die Umgebungsluft zu verhindern. Das System schließt einen Aktivkohlebehälter, ein Spülluft-
Magnetventil, ein Kraftstoff-Abschaltventil und die dazugehörigen Schlauchverbindungen ein.
D
Die Kraftstoffdämpfe aus dem Kraftstofftank gelangen über die Verdunstungsleitung zum Aktiv-
kohlebehälter und werden dort absorbiert. Die Verdunstungsleitung verfügt auch über ein Kraft-
stoff-Abschaltventil.
D
Das Spülluft-Magnetventil wird von dem Motor-Steuergerät gemäß Motorzustand optimal ge-
steuert.
(1) Ansaugkrümmer
(2) Drosselklappengehäuse
(3) Spülluft-Magnetventil
(4) Motor-Steuergerät
KRAFTSTOFFVERDUNSTUNGSSYSTEM
(5) Aktivkohlebehälter
(6) Kraftstofftank
(7) Kraftstoff-Abschaltventil
(8) Zweiwege-Ventil
EC-10
B2H4137A
