Einspritzanlage (Kraftstoffsystem)
E: NOCKENWELLEN-POSITIONSSENSOR
D
Der Nockenwellen-Positionssensor befindet sich am rechten Zylinderkopf. Er stellt immer den
Verbrennungstakt in dem jeweiligen Zylinder fest.
D
Der Sensor generiert einen Impuls, wenn eine der Nuten an der Rückseite der linken Nocken-
wellenscheibe an dem Sensor vorbeigeführt wird. Das Motor-Steuergerät stellt die Nockenwellen-
position fest, indem es diesen Impuls misst.

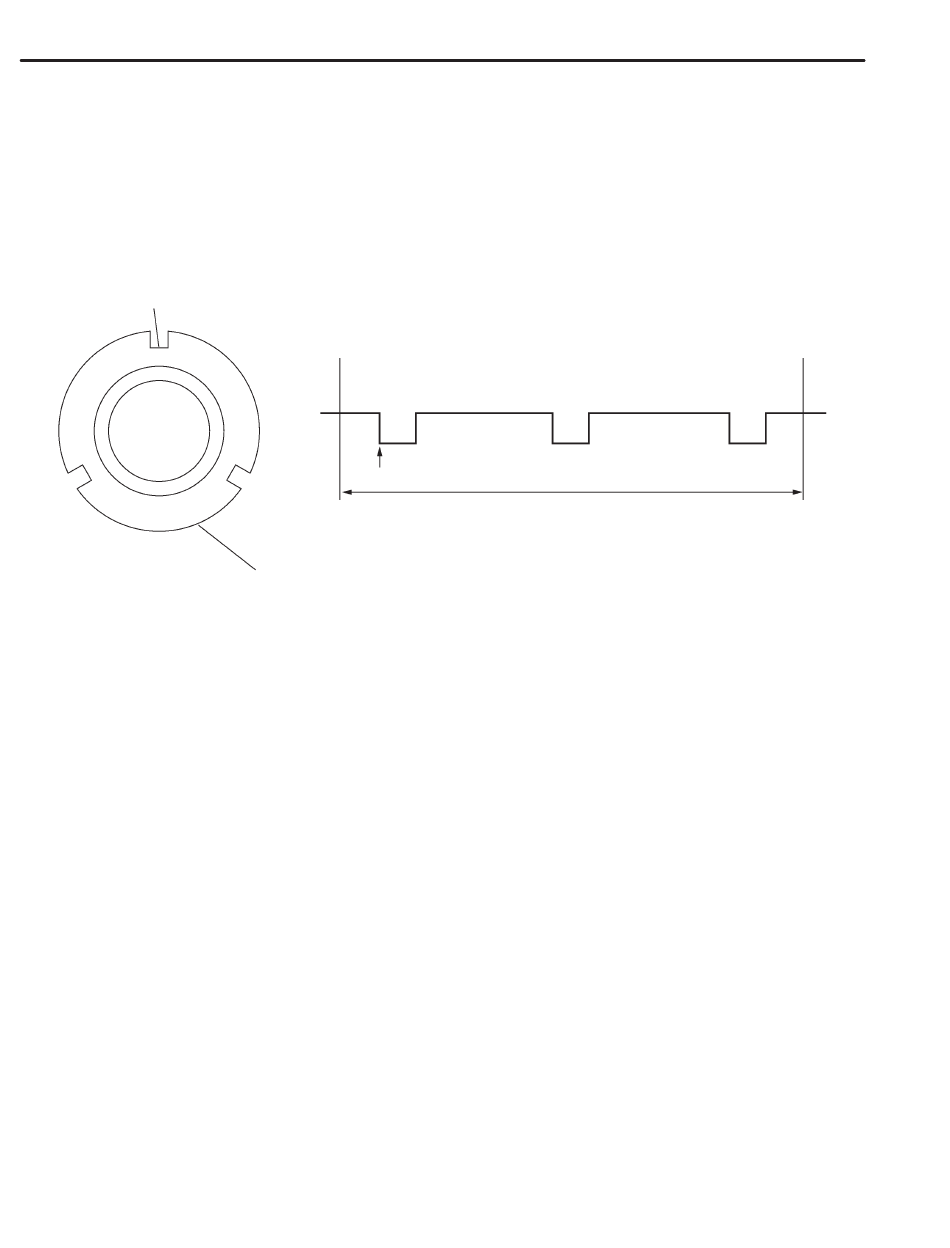

Drei Nuten sind an der Scheibe angeordnet, wie es unten dargestellt ist.
Nuten
SENSOREN UND SCHALTER
Feststellpunkt
Nockenwellen-
Positionsensor
FU-20
D Zylinder-Identifikationssignal
D Während des Leerlaufs
Eine Drehung der Nockenwelle
(Zwei Drehungen der Kurbelwelle)
B2H3913A
