Hilfskraftlenkung (Servolenkung)
Betrieb mit niedriger Drehzahl (Bereich A – B)
In diesem Drehzahlbereich - sowie auch in den anderen Drehzahlbereichen - werden immer zwei
unterschiedliche Förderdrücke der Pumpe an das Steuerventil angelegt; ein Druck kommt direkt
vom Auslasskanal an das linke Ende des Ventils und der andere Druck wird durch eine Blende
(variable Blende) an das rechte Ende des Ventils angelegt. Da die Blende den Druck reduziert,
ist der letztgenannte Druck niedriger als der erstgenannte Druck.
Arbeitet die Pumpe mit niedriger Drehzahl, dann weist sie auch einen niedrigen Förderdruck auf,
sodass es nur zu einer geringen Differenz zwischen den beiden Drücken kommt. In diesem Zu-
stand verbleibt das Ventils durch die Feder nach links gedrückt, sodass die Flüssigkeit ohne
Druck aus dem Ausgleichsbehälter in die Kammer A eintreten kann. An die Kammer B wird dage-
gen der durch die Blende reduzierte Druck angelegt, sodass der nockenförmige Ring durch eine
Feder nach links gedrückt wird. Dadurch nimmt die Exzentrizität des nockenförmigen Ringes ein
Maximum an, sodass die höchste Fördermenge pro Umdrehung der Pumpe erreicht wird.

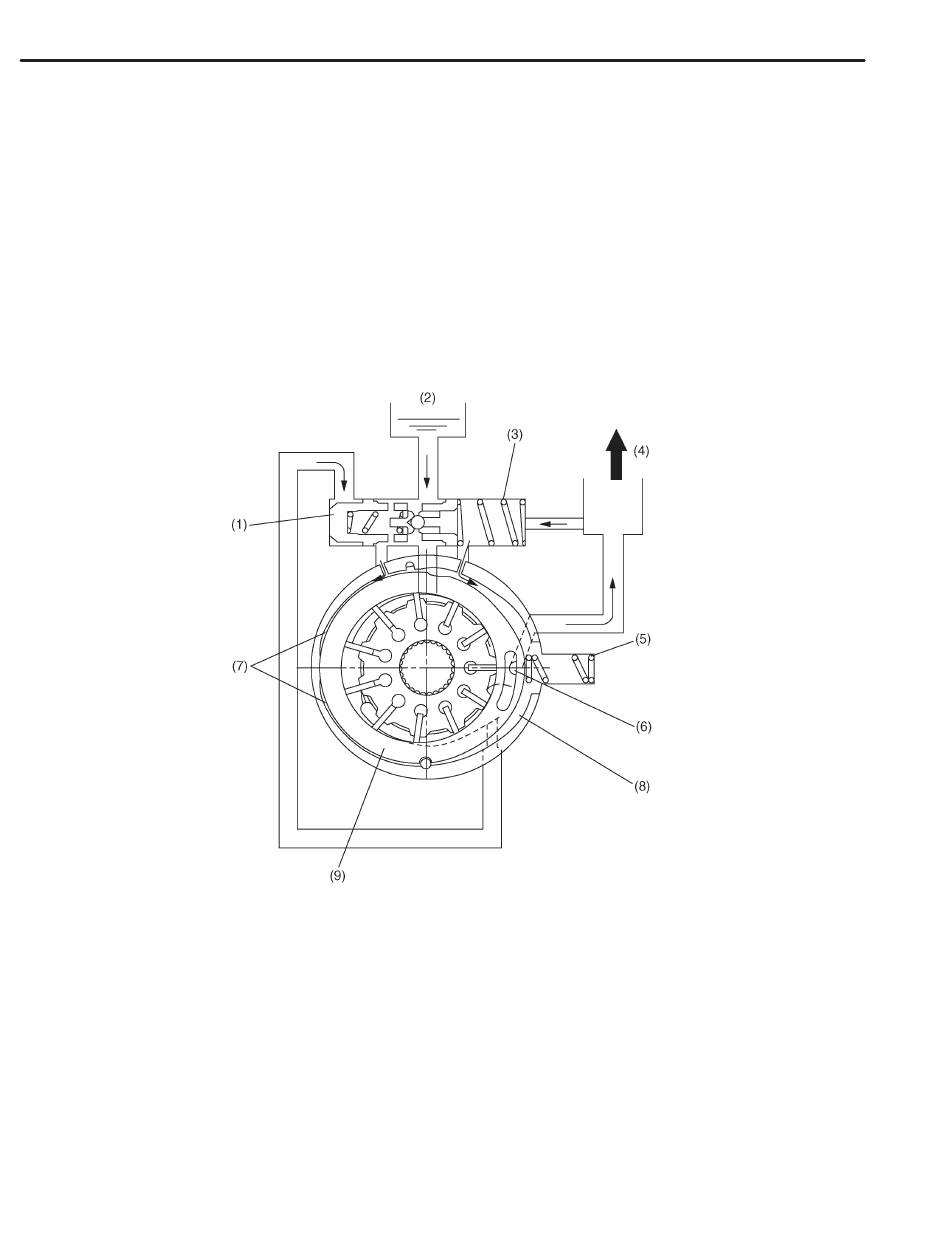

(1) Steuerventil
(2) Flüssigkeit im Ausgleichsbehälter
(3) Feder für Steuerventil
(4) Getriebegehäuse
(5) Feder für nockenförmigen Ring
SERVOLENKUNG
(6) Variable Blende
(7) Druckkammer A
(8) Druckkammer B
(9) Nockenförmiger Ring
PS-28
