HVAC-System (Heizung, Gebläse und Klimaanlage)
1. Heizungssystem
Zur Heizungs- und Belüftungsanlage gehören mehrere Betriebsartklappen, die Luftmischungs-
klappe, die Gebläse-Baugruppe sowie die jeweiligen Bedienungsteile, die in der Mitte vom Arma-
turenbrett angeordnet sind.
Bei Betätigung des Gebläses wird frische Außenluft durch die mittlere Belüftungsdüse und die
seitlichen Belüftungsdüsen ins Fahrzeuginnere eingeblasen.
Alle Modelle sind mit einem Entfroster für die vorderen Seitenscheiben ausgerüstet.
Ein optionaler Filter ist vor dem Verdunstereinlass eingebaut.

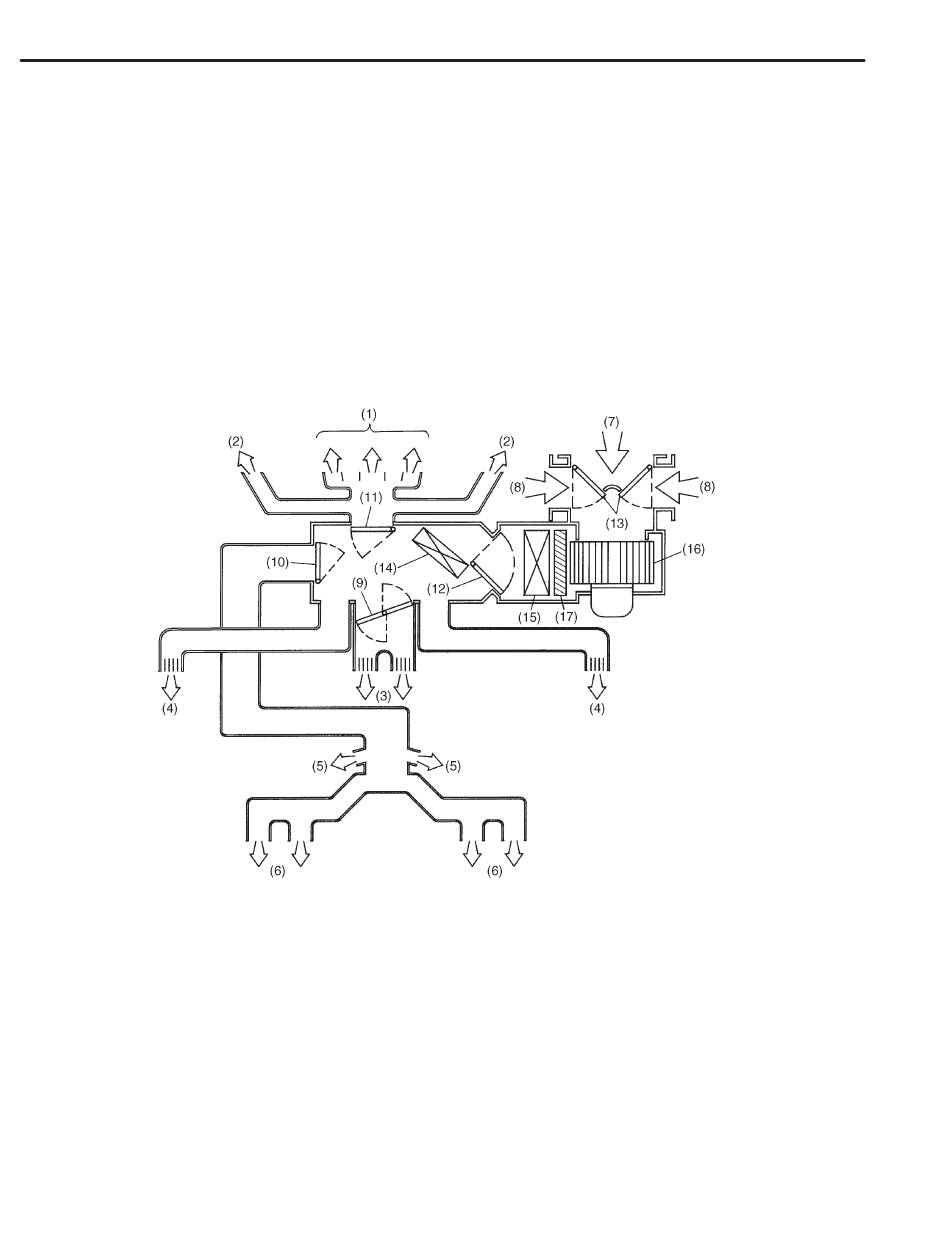

A: MODELL MIT LINKSLENKUNG
(1) Vordere Entfroster-Belüftungsdüse
(2) Seitenentfroster-Belüftungsdüse
(3) Mittlere Belüftungsdüse
(4) Seitliche Belüftungsdüse
(5) Belüftungsdüse der
Front-Heizung
(6) Belüftungsdüse der
Fond-Heizung
HEIZUNGSSYSTEM
(7) Frischluft
(8) Umluft
(9) Belüftungsklappe
(10) Heizungsklappe
(11) Entfrosterklappe
(12) Luftmischungsklappe
AC-2
(13) Einlassklappe
(14) Heizungskern
(15) Verdampfer
(Modell mit Klimaanlage)
(16) Gebläse
(17) Filter (Option)
B4H2189A
