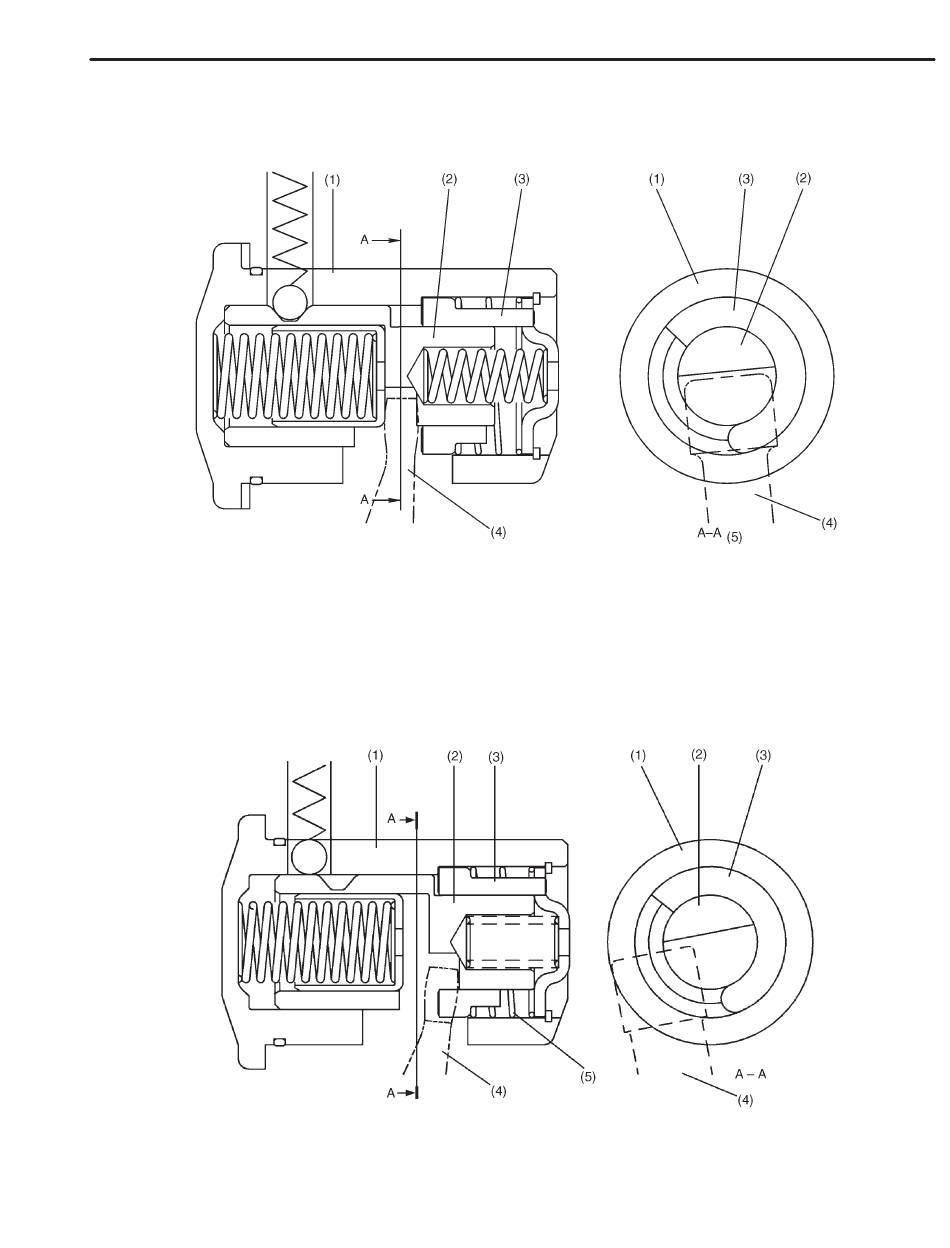

1. BEWEGUNG DES ARMS GEGEN DIE SEITE DES 5. GANGES UND RÜCKWÄRTSGANGES
Der Schaltfinger bewegt sich nach rechts und drückt dabei gleichzeitig gegen die Rückwärts-
gangwelle und den Rückwärtsgang-Sperrnocken.
(1) Hülse der Rückwärtsgangsperre
(2) Welle der Rückwärtsgangsperre
2. WENN IN DEN 5. GANG GESCHALTET WIRD
Der Schaltfinger wird in Wahlrichtung des 5. Ganges gedreht. Wenn der Arm die Kante des Rück-
wärtsgang-Sperrnockens verlässt, da dieser dreht, wird der Nocken frei vom Druck des Schaltfin-
gers und kehrt in durch die Kraft der Rückwärtsgang-Sperrfeder in die Ausgangsposition zurück.
(1) Hülse der Rückwärtsgangsperre
(2) Welle der Rückwärtsgangsperre
RÜCKWÄRTSGANGSPERRE
(3) Rückwärtsgang-Sperrnocken
(4) Schaltfinger
(3) Rückwärtsgang-Sperrnocken
(4) Schaltfinger
MT-11
Handschaltgetriebe und Differenzial
(5) Leerlaufstellung
(5) Rückwärtsgang-Sperrfeder
B3H1008B
B3H1009A
