D

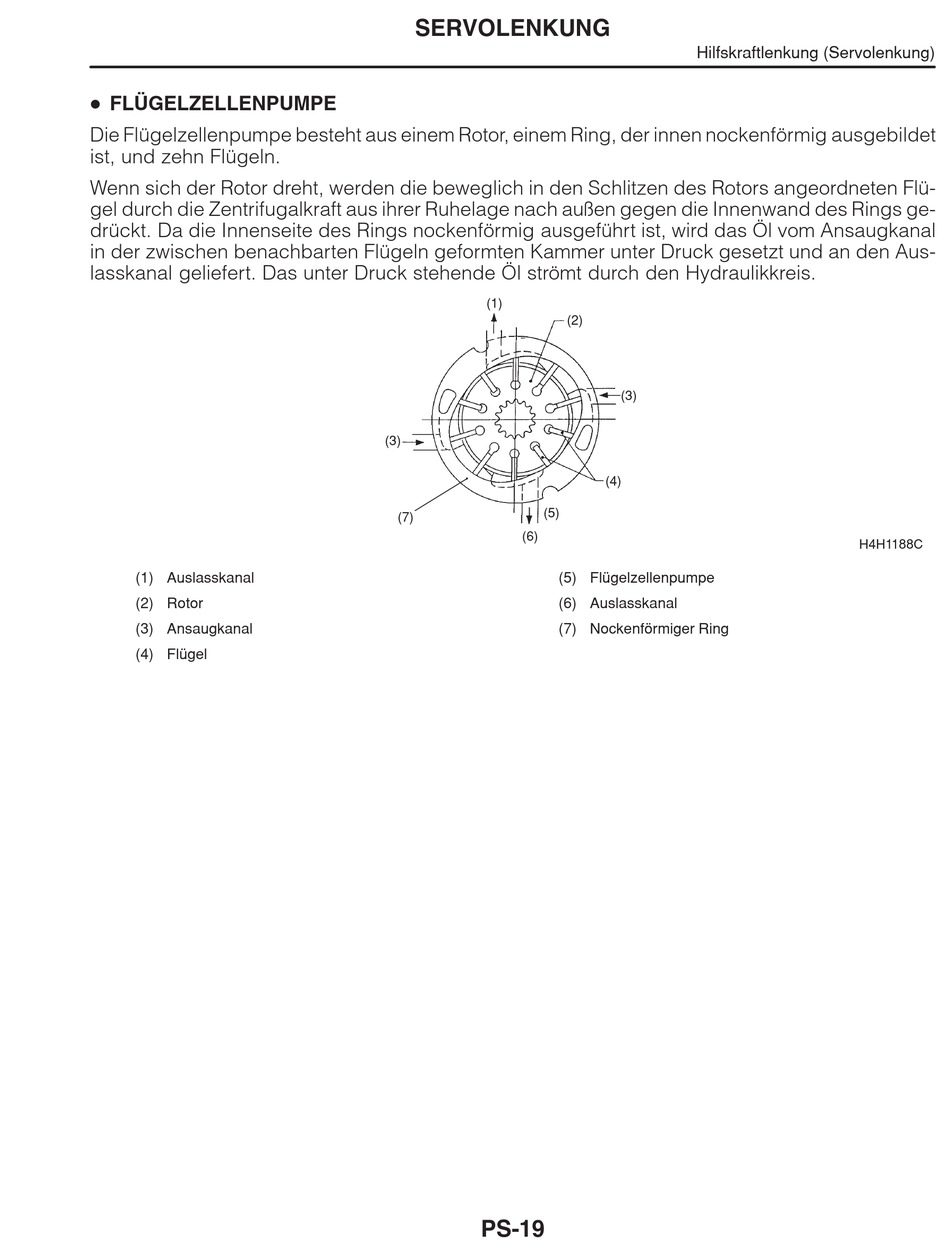

FLÜGELZELLENPUMPE
Die Flügelzellenpumpe besteht aus einem Rotor, einem Ring, der innen nockenförmig ausgebildet
ist, und zehn Flügeln.
Wenn sich der Rotor dreht, werden die beweglich in den Schlitzen des Rotors angeordneten Flü-
gel durch die Zentrifugalkraft aus ihrer Ruhelage nach außen gegen die Innenwand des Rings ge-
drückt. Da die Innenseite des Rings nockenförmig ausgeführt ist, wird das Öl vom Ansaugkanal
in der zwischen benachbarten Flügeln geformten Kammer unter Druck gesetzt und an den Aus-
lasskanal geliefert. Das unter Druck stehende Öl strömt durch den Hydraulikkreis.
(1) Auslasskanal
(2) Rotor
(3) Ansaugkanal
(4) Flügel
SERVOLENKUNG
(1)
(3)
(5)
(7)
(6)
(5) Flügelzellenpumpe
(6) Auslasskanal
(7) Nockenförmiger Ring
PS-19
Hilfskraftlenkung (Servolenkung)
(2)
(3)
(4)
H4H1188C
