2. Generator
Der Generator weist einen eingebauten Regler aus, der zusätzlich zu der Spannungsregelfunktion
die folgende Diagnosefunktion aufweist:
1) Spannungsregelung
Die Ein/Ausschaltoperation des Transistors Tr
Feldstrom-Schaltkreises, wodurch eine konstante Ausgangsspannung gewährleistet wird.
2) Diagnosewarnung
Wenn eines der folgenden Probleme auftritt, leuchtet die Ladewarnleuchte auf.
a. Keine Spannung wird generiert
Die Bürsten sind über die Verschleißgrenze abgenützt, die Feldwicklung ist unterbrochen usw.
b. Übermäßige Ausgangsspannung
Die Ausgangsspannung beträgt mehr als 16 Volt (ca.).
c. Klemme B abgetrennt
Der Kabelbaum ist von der Klemme B der Lichtmaschine abgetrennt.
d. Klemme S abgetrennt
Der Kabelbaum ist von der Klemme S der Lichtmaschine abgetrennt. In diesem Fall liegt die
erzeugte Spannung etwas über der Regelspannung; die Spannungsregelung wird aber wei-
terhin geregelt und ein Überladen der Batterie wird vermieden.

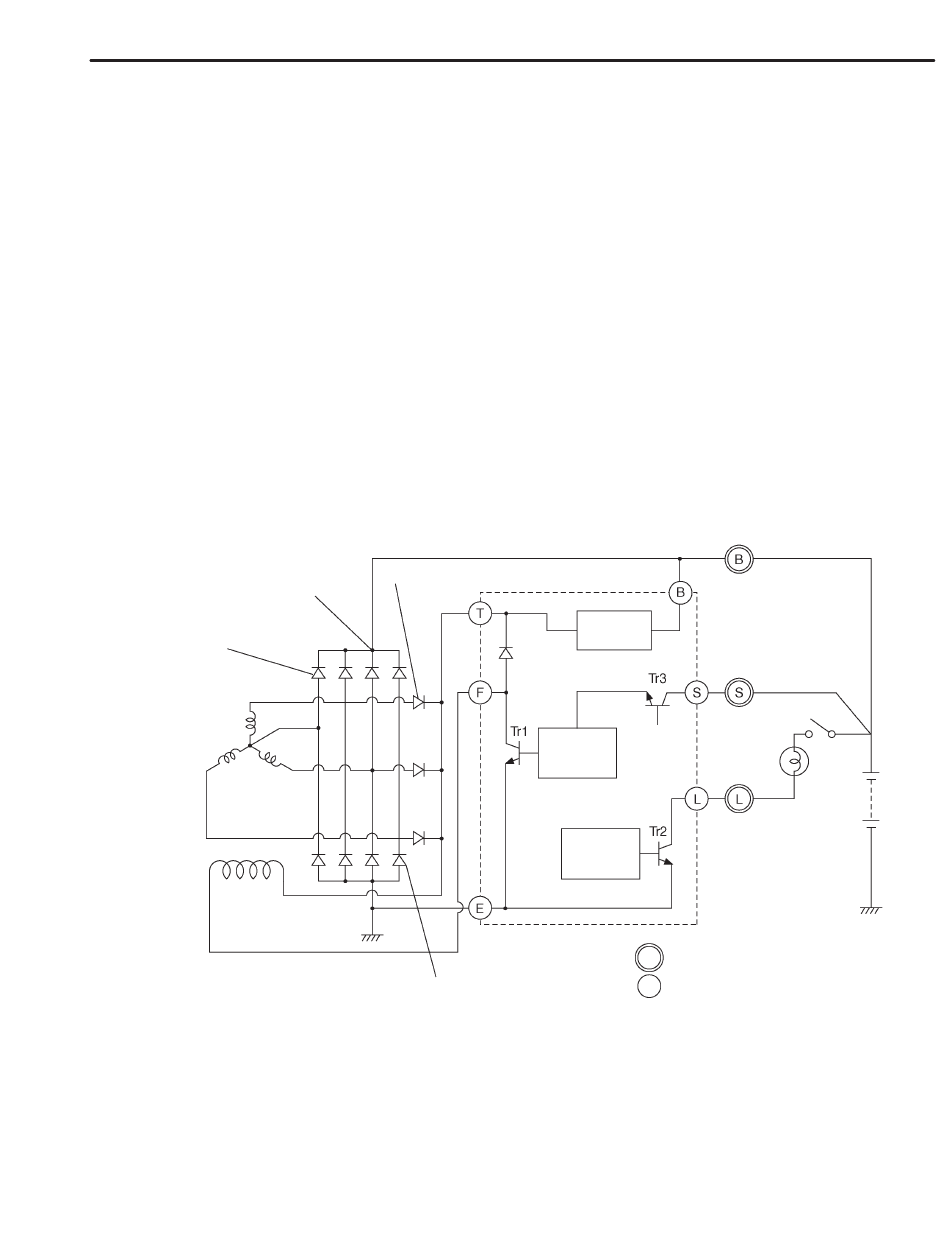

Positive Diode (3 Stück)
Zusätzliche Diode (2 Stück)
Statorwicklung
Feldwicklung
GENERATOR
sorgt für eine Verbindung oder Abtrennung des
1
Trio-Diode (3 Stück)
Schaltkreis
für konstante
Spannung
IC-Regler
Negative Diode (3 Stück)
SC-3
Erreger-
schaltkreis
Diagnose-
und Warn-
schaltkreis
: Lichtmaschinenklemme
: Reglerklemme
Starten/Laden
Zündan-
lassschalter
Lade-
warn-
leuchte
B2H3981A
