2. BETRIEB
Wenn sich der angetriebene Einlegekeil dreht, dreht sich auch der Magnet und ändert das
Magnetfeld der Hall-Schaltung.
Die Hall-Schaltung erzeugt ein Signal, das der Änderung des Magnetfeldes entspricht.
Durch eine Umdrehung des angetriebenen Einlegekeils im Fahrgeschwindigkeitssensor werden
4 Impulse an das Kombiinstrument, das Motor-Steuergerät sowie das Fahrgeschwindigkeits-
Steuergerät gesandt.
Umdrehung des
Getriebeaus-
gangszahnrades
E: DREHZAHLMESSER
Der Drehzahlmesser-Antriebsschaltkreis ist mit dem Motordrehzahl-Detektorschaltkreis im Motor-
Steuergerät verbunden.
Wenn die Motordrehzahl zunimmt/abnimmt, nimmt auch die Spannung dieses Schaltkreises zu/
ab, wodurch die Magnetkraft der Drehzahlmesser-Antriebsspule geändert wird.
Daher schlägt die Drehzahlmesser-Anzeigenadel mit Änderungen der Motordrehzahl aus.
Zündanlassschalter
KOMBIINSTRUMENT
Niedrige Drehzahl
Hohe Drehzahl

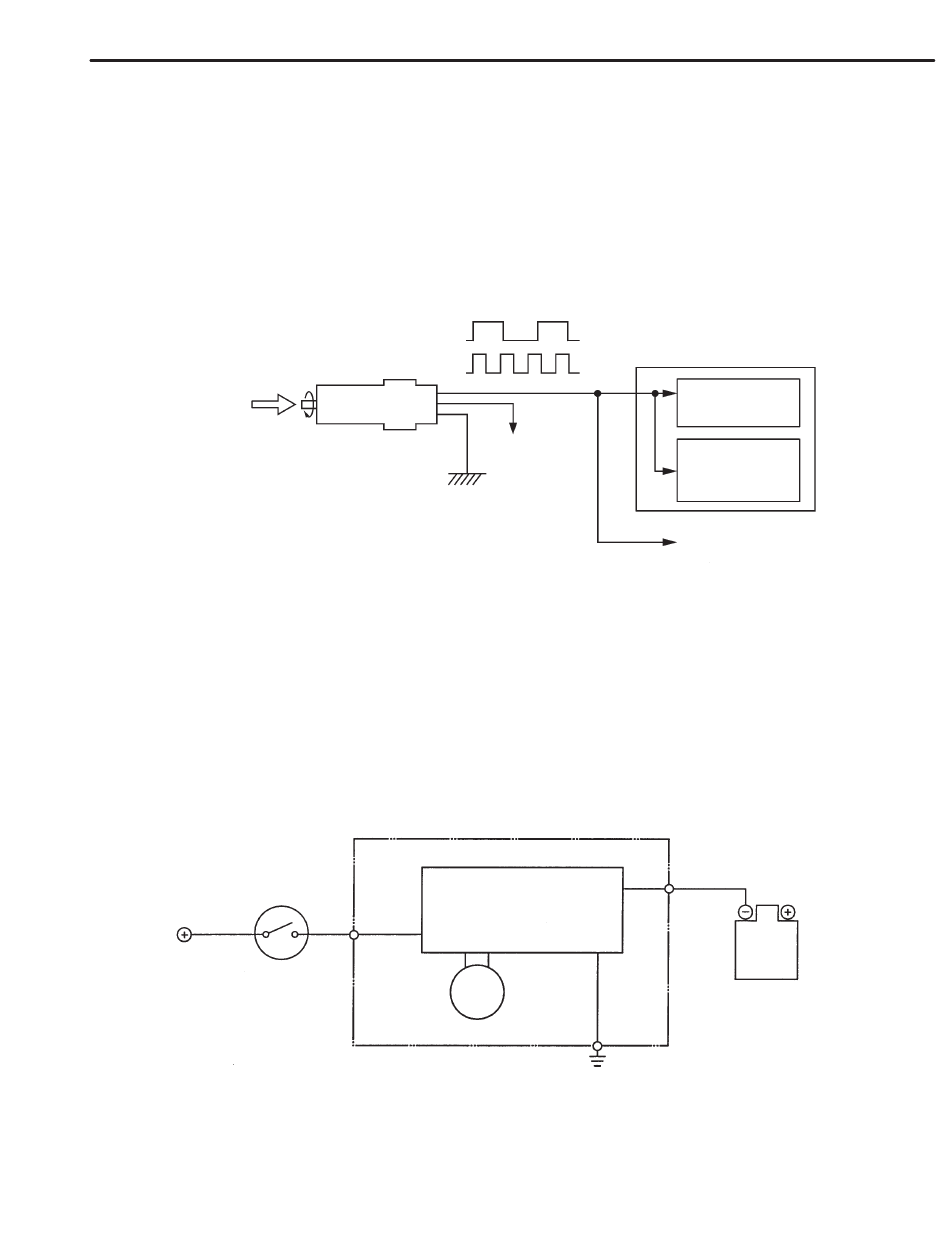

Fahrgeschwindigkeitssensor
Signal (4 Impulse
pro Umdrehung)
IG
Kombiinstrument
Drehzahlmesser-
Antriebsschaltkreis
Drehzahl-
messer
IDI-9
Instrumentierung/Fahrerinformation
Kombiinstrument
Geschwindigkeits-
messer-Antriebs-
schaltkreis
Kilometer-/T ages-
kilometerzähler-
Antriebsschalt-
kreis
Motor-Steuergerät
Fahrgeschwindigkeits-Steuergerät
Motor-Steuergerät
B6H0912D
H6H0419
