Hilfskraftlenkung (Servolenkung)
D

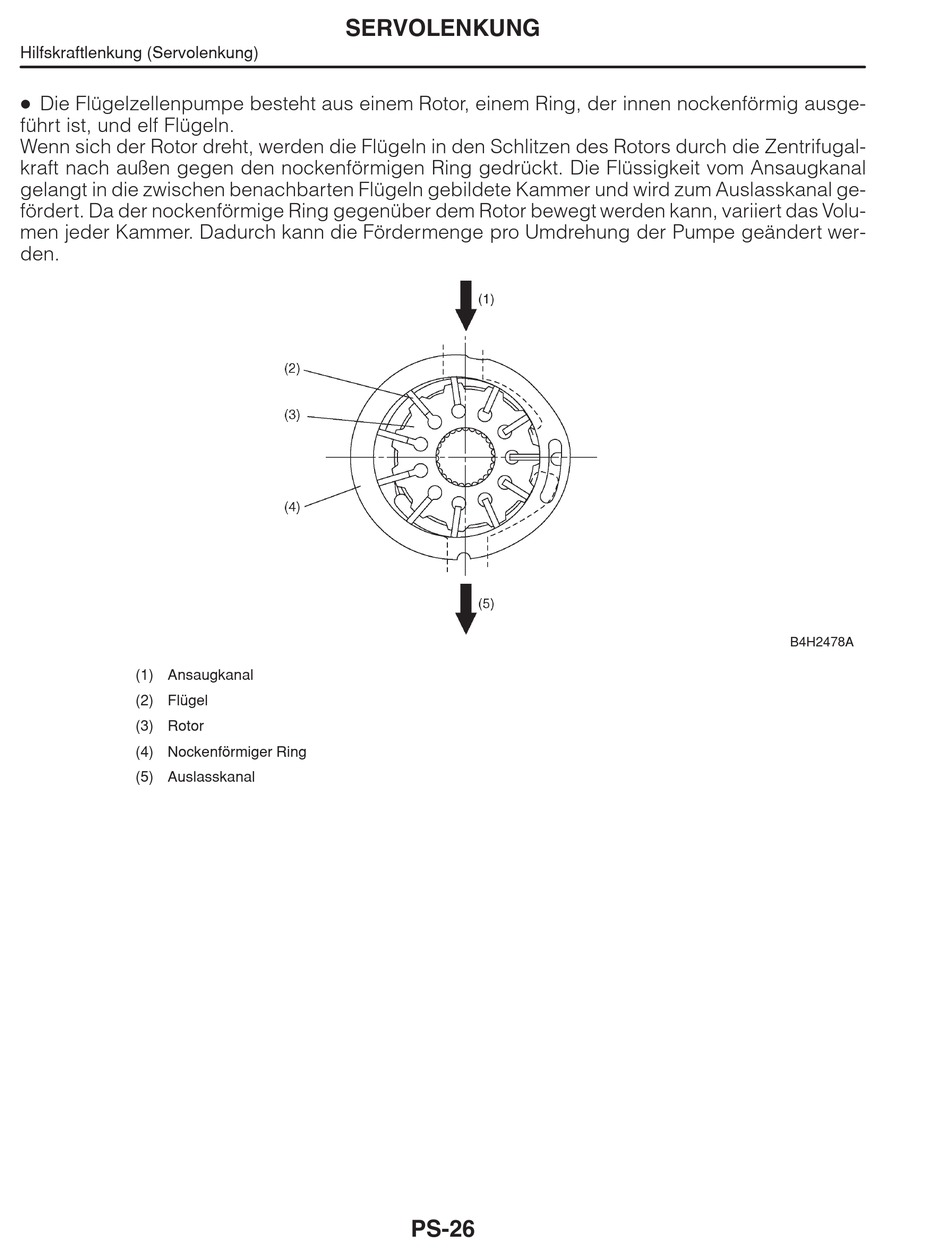

Die Flügelzellenpumpe besteht aus einem Rotor, einem Ring, der innen nockenförmig ausge-
führt ist, und elf Flügeln.
Wenn sich der Rotor dreht, werden die Flügeln in den Schlitzen des Rotors durch die Zentrifugal-
kraft nach außen gegen den nockenförmigen Ring gedrückt. Die Flüssigkeit vom Ansaugkanal
gelangt in die zwischen benachbarten Flügeln gebildete Kammer und wird zum Auslasskanal ge-
fördert. Da der nockenförmige Ring gegenüber dem Rotor bewegt werden kann, variiert das Volu-
men jeder Kammer. Dadurch kann die Fördermenge pro Umdrehung der Pumpe geändert wer-
den.
(1) Ansaugkanal
(2) Flügel
(3) Rotor
(4) Nockenförmiger Ring
(5) Auslasskanal
SERVOLENKUNG
PS-26
