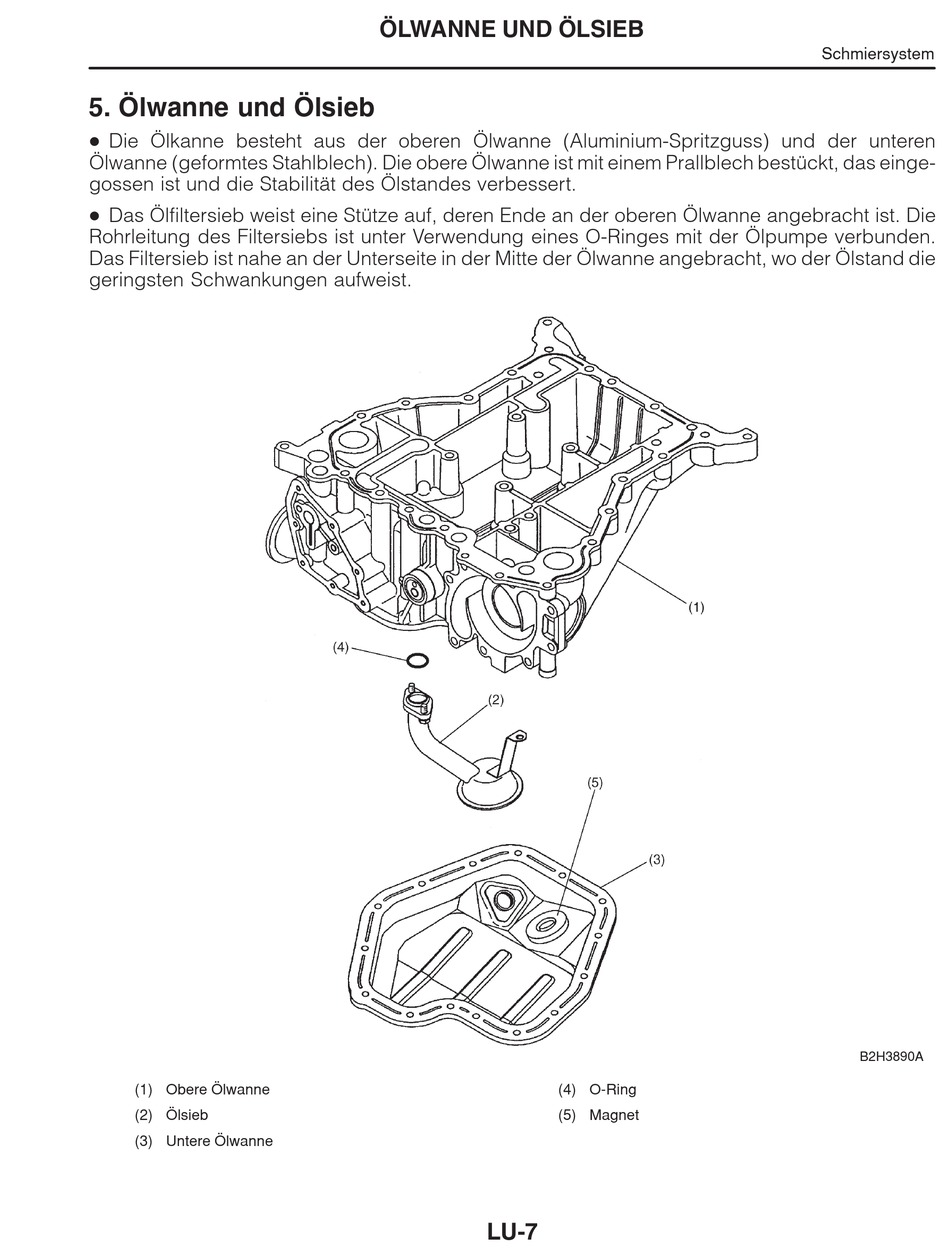

5. Ölwanne und Ölsieb
D
Die Ölkanne besteht aus der oberen Ölwanne (Aluminium-Spritzguss) und der unteren
Ölwanne (geformtes Stahlblech). Die obere Ölwanne ist mit einem Prallblech bestückt, das einge-
gossen ist und die Stabilität des Ölstandes verbessert.
D
Das Ölfiltersieb weist eine Stütze auf, deren Ende an der oberen Ölwanne angebracht ist. Die
Rohrleitung des Filtersiebs ist unter Verwendung eines O-Ringes mit der Ölpumpe verbunden.
Das Filtersieb ist nahe an der Unterseite in der Mitte der Ölwanne angebracht, wo der Ölstand die
geringsten Schwankungen aufweist.
(1) Obere Ölwanne
(2) Ölsieb
(3) Untere Ölwanne
ÖLWANNE UND ÖLSIEB
(4) O-Ring
(5) Magnet
LU-7
Schmiersystem
B2H3890A
