DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 160

A-102 •
VCF 9 VCF 6

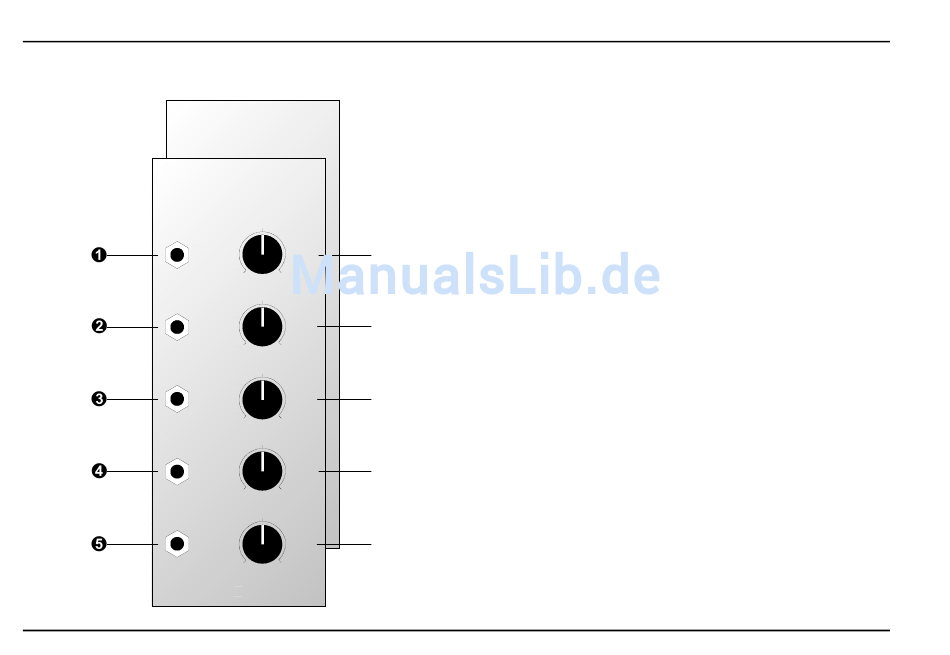

2. VCF 6 / 9 - Übersicht
A-103
A-102 VCF 9
CV 1
CV 2
CV 3
Audio In
Audio Out
2
A-103 System A - 100
VCF 6
18 dB LOW PASS
DIODE LOW PASS
Frq.
➀
10
0
CV 2
➁
10
0
CV 3
➂
0 10
Lev.
➃
0 10
Res.
➄
0 10
Bedienkomponenten:
1 Frq.: Regler für Cut-Off-Frequenz
2 CV 2: Abschwächer für Steuerspannung an
Eingang "
3 CV 3: Abschwächer für Steuerspannung an
Eingang §
4 Lev.: Abschwächer für Eingangssignal am
Audio-Eingang des Filters $
5 Res.: Regler zur Einstellung der Filter-
resonanz (Emphasis)
Ein- / Ausgänge:
! CV 1: Eingang für Steuerspannung
" CV 2: dto., Pegel regelbar mit 2
§ CV 3: dto., Pegel regelbar mit 3
$ Audio In: Audio-Eingang des Filters
% Audio Out: Audio-Ausgang des Filters
