3. Bedienkomponenten
1 Frq.
Mit diesem Regler stellen Sie die Cut-Off-Frequenz f
ein, ab der das Filter die oberen Frequenzanteile
abschneidet (s. Abb. 1). In der Maximalposition ist das
Filter völlig geöffnet. Je weiter Sie das Filter
"zudrehen", desto mehr werden hohe Frequenzanteile
abgeschnitten - der Klang wird dumpfer - bis in der
Position "0" das Filter völlig geschlossen ist (kein
Ausgangsignal mehr).
2 CV 2 • 3 CV 3
Falls Sie die Cut-Off-Frequenz des Filters per Steuer-
spannung an den CV-Eingängen " und/oder § steu-
ern oder modulieren möchten, stellen Sie mit den
Abschwächern 2 und/oder 3 den Pegel der Steuer-
spannungen ein.
4 Lev.
Mit diesem Abschwächer stellen Sie den Eingangspe-
gel des zu filternden Audiosignals ein, das dem Fil-
tereingang $ zugeführt wird.
System A - 100
Out
c

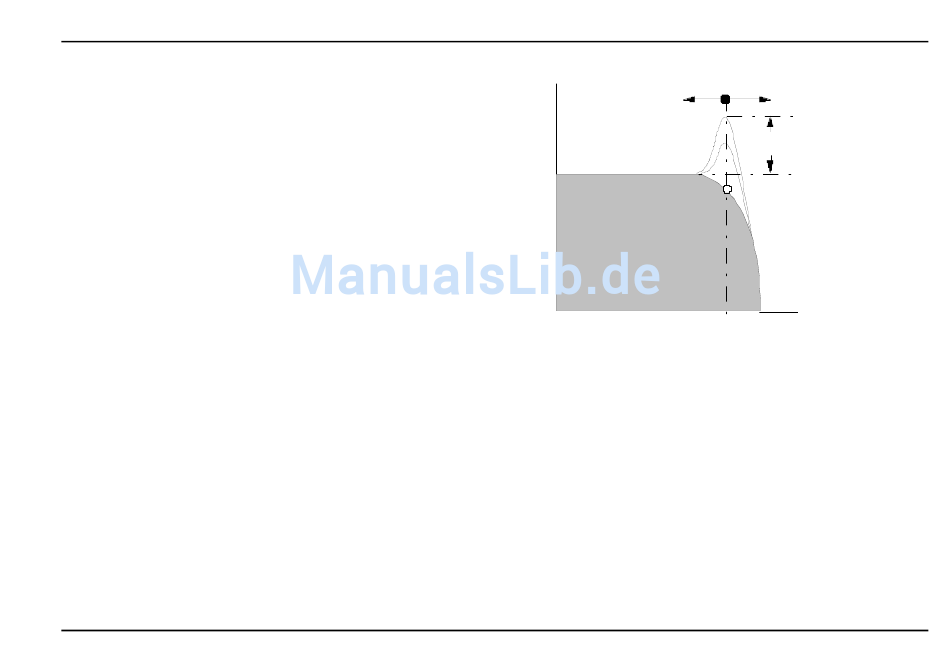

Abb. 1: Verhalten des Tiefpaß-Filters
H
5 Res.
Mit diesem Regler stellen Sie die Resonanz (engl.
emphasis, resonance) des Filters ein, wodurch die
Ausgangspegel von Frequenzen im Bereich um die
Cut-Off-Frequenz f
A-102 •
VCF 9
Frq. / CV
Re s .
Fre q.
f
C
Falls das Ausgangssignal des Filters verzerrt
klingt, drehen Sie diesen Regler zurück, es
sei denn, Sie wünschen diesen Effekt für
spezielle Klänge.
angehoben werden (s. Abb. 1).
C
A-103
VCF 6
3
